smt貼片生產線貼裝焊接生產過程及工藝要求

Surface Mount Technology貼片工藝是將電子元件直接貼裝在印刷電路板（PCB）的表面，然后通過焊接工藝將元件與PCB焊盤連接在一起的過程。SMT技術自1960年代誕生以來，經過不斷的發展和完善，已經成為現代電子設備制造的主流技術。它不僅提高了電子產品的性能和可靠性，還顯著提升了生產效率，降低了生產成本。

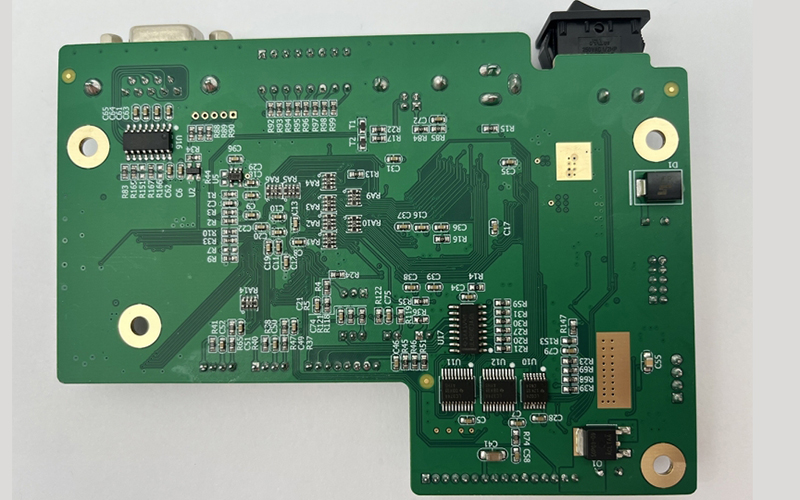

一、技術背景與發展

SMT技術的發展經歷了從手工裝配到半自動設備，再到全自動生產線的演變過程。隨著電子元件向小型化、高密度方向發展，SMT技術也在不斷革新。特別是進入21世紀后，隨著智能化和數字化的發展，SMT技術進一步向著高精度、高速度、多功能和智能化控制方向發展?，F(xiàn)代SMT生產線已經能夠?qū)崿F(xiàn)高度自動化和智能化控制，大大提高了生產效率和產品質量。

二、SMT生產線概述

2.1 生產線構成

2.1.1 主要設備介紹

- 絲印機：用于將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備。

- 貼片機：有分高速貼片機和高精度貼片機，分別用于貼裝小型片狀元件和大型、復雜元件。

- 回流焊爐：通過再流焊工藝對貼裝好的PCB進行焊接，使焊膏融化并連接元件與焊盤。

- 檢測設備：包括自動光學檢測儀（AOI）、X射線檢測設備（X-Ray）、功能測試儀（FCT）等，用于檢測焊接質量和組裝質量。

- 點膠機：用于在特定位置點涂貼片膠，以固定某些特殊元件。

2.1.2 輔助工具與設施

除了主要設備，SMT生產線還需要一系列輔助工具和設施，如：

- 上下板機：用于PCB板的自動上下料。

- 接駁臺：用于SMT生產線之間的連接和傳送。

- 生產看板：用于了解生產線的狀態和進度。

- 維修工作臺：用于不良品的維修。

- 防靜電設施：如防靜電手腕帶、防靜電地板等，防止靜電對電子元器件的損壞。

2.2 生產線配置原則

SMT生產線的配置需要根據實際生產需求和產品特點進行選擇。一般來說，生產線配置應遵循以下原則：

- 流程布局合理：確保物料流動順暢，減少生產過程中的搬運和等待時間。

- 設備選型合適：根據所生產的PCB類型和元件種類選擇合適的設備，保證生產效率和產品質量。

- 靈活性和可擴展性：生產線配置應具有一定的靈活性和可擴展性，以便適應不同產品的生產需求和未來生產規模的擴大。

三、原材料準備

3.1 PCB板要求

PCB板是SMT生產的基礎，其質量直接影響到最終產品的性能和可靠性。因此PCB板需符合以下要求：

- 無變形：PCB板不能有彎曲或扭曲變形，以保證元件貼裝的位置準確性。

- 無劃傷：表面不得有劃傷或油污，以免影響焊膏的附著和焊接效果。

- 焊盤平整：焊盤必須平整、無氧化，以確保良好的焊接效果。

- 清潔度：PCB板需保持清潔，無殘留物或雜質。

3.2 電子元器件要求

電子元器件的質量直接影響到SMT貼裝和焊接的質量，因此入廠時需進行嚴格的檢驗。關鍵要求如下：

- 型號規格符合：確保元器件的型號、規格正確無誤，符合設計要求。

- 外觀無損：元器件外觀應完好無損，引腳無彎曲或氧化現象。

- 性能穩定：所有元器件需通過電性能測試，確保其性能穩定可靠。

- 包裝合規：元器件包裝應能保護器件免受機械損傷和環境影響，且標簽清晰、完整。

3.3 焊膏與助焊劑的選擇

焊膏和助焊劑在SMT工藝中起著至關重要的作用，它們的選用直接影響到焊接質量和可靠性。選擇時應考慮以下因素：

- 焊膏成分：焊膏應由高質量的焊料合金粉末、有機物和助焊劑組成，確保焊接性能和可靠性。

- 助焊劑類型：根據焊接工藝和元件類型選擇合適的助焊劑，通常有免清洗、水溶性和溶劑型等類型。

- 適用性：焊膏與助焊劑應與PCB板的焊盤材料相適應，避免不匹配導致的焊接不良。

- 存儲條件：焊膏應在冷藏條件下存儲，使用前需充分回溫，助焊劑則需密封保存，避免揮發。

四、SMT貼裝工藝流程

4.1 錫膏印刷

4.1.1 錫膏攪拌

錫膏在使用前需要進行攪拌，以確保其均勻性和一致性。攪拌時間和速度要適當，以避免引入氣泡或?qū)е洛a膏分離。通常使用專用的攪拌設備進行攪拌。

4.1.2 鋼網選擇與安裝

鋼網的選擇應根據PCB上最小元件的焊盤尺寸和間距來確定。鋼網安裝時需確保與PCB焊盤對準，避免重影和堵塞。鋼網張力適中，確保焊膏印刷效果良好。

4.1.3 印刷參數設定

印刷參數包括刮刀速度、壓力和脫模速度等，這些參數的設定需根據具體的錫膏特性和印刷機的性能進行調整。通常先進行試印刷，根據結果調整參數，直到獲得理想的印刷效果。

4.2 貼片工藝

4.2.1 貼片機編程與調試

貼片機的編程和調試是確保貼裝精度和效率的關鍵步驟。程序員需要根據PCB板的設計和元器件的類型、尺寸編寫相應的程序，并進行調試。調試過程中需注意喂料器的位置、吸嘴的選擇和貼裝頭的運動軌跡等。

4.2.2 上板與定位

將印刷好錫膏的PCB板傳輸?shù)劫N片機上，并通過定位裝置將其精確定位。定位過程中需確保PCB板的位置準確無誤，以避免貼裝偏移。

4.2.3 貼裝過程控制

在貼裝過程中，需密切監控貼片機的各項參數和狀態，確保貼裝的準確性和穩定性。同時需定期檢查喂料器和吸嘴的狀態，及時更換磨損或損壞的部件。

4.3 中間檢查

在完成貼片后，需對PCB板進行中間檢查，確保所有元器件都貼裝正確無誤。檢查項目包括：

- 元器件是否漏貼、錯貼或反向；

- 焊膏印刷質量是否符合要求；

- PCB板有無變形或劃傷等。

五、焊接工藝與設備

5.1 回流焊原理與設備

回流焊是通過再流焊爐對已貼裝好元器件的PCB進行焊接的一種工藝。其基本原理是利用高溫使焊膏融化，然后冷卻形成焊點，將元器件固定在PCB上。回流焊爐分為多個溫區，每個溫區的溫度和時間都需根據焊接工藝要求進行設置。典型的回流焊溫度曲線包括預熱、恒溫、回流和冷卻四個階段。

5.2 溫度曲線的設定與優化

溫度曲線的設定是回流焊工藝中最關鍵的部分，直接影響焊接質量和可靠性。設定溫度曲線時需考慮以下因素：

- 預熱階段：逐步升溫，避免元器件受到熱沖擊；

- 恒溫階段：使PCB和元器件充分預熱，減少溫差；

- 回流階段：快速升溫，使焊膏融化并形成焊點；

- 冷卻階段：逐漸降溫，避免元器件因溫差過大而受損。

優化溫度曲線時，需通過反復試驗和調整，找到最佳的溫度和時間組合，確保焊接質量和效率。

5.3 波峰焊及其適用場景

波峰焊是一種通過焊料波峰進行焊接的工藝，適用于通孔元件的焊接。其工作原理是將PCB板浸入熔融焊料中，通過噴涂系統使焊料形成波峰，從而實現焊接。波峰焊適用于大型、復雜的電路板或者需要高可靠性的產品。

5.4 焊接質量監控與管理

焊接質量的監控與管理是確保產品質量的重要手段。常用的監控方法包括：

- 自動光學檢測（AOI）：通過光學系統對焊接質量進行檢查，及時發現和糾正缺陷；

- X射線檢測：對BGA等隱蔽焊點進行檢測，確保內部焊接質量；

- 功能測試（FCT）：對完成的PCB進行功能測試，確保電路性能符合設計要求；

- 在線監控：實時監測焊接設備的工作狀態和參數，及時發現異常情況。

六、質量控制與檢測

6.1 目檢與自動光學檢測（AOI）

目檢是由操作員通過肉眼或者借助放大鏡對PCB進行直觀檢查，主要用于發現明顯的缺陷如漏件、錯件、反向等。自動光學檢測（AOI）則利用光學系統和圖像處理技術對PCB進行自動檢測，具有高效、準確、不受人為因素影響等優點。AOI可以識別微米級的缺陷，是目檢的重要補充。

6.2 X射線檢測

X射線檢測是一種無損檢測方法，通過X射線的穿透能力對BGA等隱蔽焊點進行檢測，可以發現內部缺陷如連焊、虛焊、空洞等。X射線檢測設備通常配備高分辨率的成像系統和圖像分析軟件，可以對檢測結果進行定量分析和評估。

6.3 功能測試（FCT）

功能測試（FCT）是對整個電路或者單個功能模塊進行電氣性能測試，確保其符合設計要求。測試項目包括電壓、電流、功率、信號完整性等。功能測試通常使用專用的測試設備和測試程序，可以自動完成測試過程并生成測試報告。

6.4 返修與重工處理

對于檢測中發現的不良品，需進行返修和重工處理。返修過程包括：

- 確定缺陷原因和位置；

- 使用專業工具進行拆卸和更換；

- 重新焊接并進行檢查；

- 記錄返修數據和原因分析。

重工處理則是指對整個批次的產品進行重新加工和檢測，確保其達到質量標準。重工處理通常適用于發現系統性問題或者批量性缺陷的情況。

七、常見問題與解決方案

7.1 貼裝精度問題及調整

貼裝精度問題主要表現為元器件偏移、旋轉或者與其他元器件干涉等。解決方案包括：

- 校準貼片機的定位系統和傳感器；

- 調整編程參數和吸嘴選擇；

- 確保鋼網和模板的加工精度；

- 定期維護和保養設備。

7.2 焊接缺陷分析與改進

常見的焊接缺陷包括連焊、虛焊、焊點不飽滿等。分析與改進措施如下：

- 檢查并優化溫度曲線；

- 確保焊膏和助焊劑的質量；

- 調整回流焊爐的傳送速度和風量；

- 使用高質量的焊接材料和工具。

7.3 元器件極性錯誤防范

元器件極性錯誤可能導致電路失效或者性能下降。防范措施包括：

- 在編程時仔細核對元器件的極性標識；

- 使用具有極性識別功能的喂料器和吸嘴；

- 加強操作員的培訓和意識教育；

- 在檢測過程中增加極性檢查項目。

八、如何評估SMT貼片加工的質量好壞和精度？

評估SMT貼片加工的質量好壞和精度是確保電子產品性能和可靠性的關鍵環節。在現代電子制造中，表面貼裝技術已成為主流的元器件裝配方式，其質量直接影響到最終產品的性能與穩定性。以下將從多個方面詳細探討如何評估SMT貼片加工的質量好壞和精度：

1. 貼片精度評估

- 位置精度：元件貼裝位置與預設位置的偏差應在一定范圍內，具體表現為元件不應出現明顯的偏移或歪斜現象。偏位不應超出元件焊接端（長、寬）的1/4。

- 角度精度：元件貼裝后的角度應與預設角度一致，確保元器件正反面正確，不可出現貼反等不良現象。

- 高度精度：元件貼裝后的高度應與預設高度相符，無件底部焊接面與PCB焊盤高度不超出0.5mm。

2. 元件貼裝質量評估

- 元件完整性：要求元件在貼裝過程中不出現損壞、變形等問題。

- 穩定性：元件貼裝后應保持穩定，不應出現移位、脫落等現象。

3. 清潔度評估

- 表面清潔：要求產品表面無塵埃、油污等雜質，確保產品的外觀質量和電氣性能。

- 無殘留物：焊接后不應有焊膏、助焊劑等殘留物影響產品的質量和性能。

4. 設備性能和環境因素評估

- 設備精度：高精度的貼片機是保證SMT加工精度的基礎。先進的貼片機通常配備激光定位、視覺檢測系統等技術，能夠?qū)崿F(xiàn)更高精度的元器件放置。

- 材料精度：電路板的表面質量、焊盤的設計、元器件的尺寸等都會影響到貼片精度。

- 環境因素：環境溫度、濕度、塵埃等都會對SMT貼片加工產生影響。特別是高溫潮濕的環境容易導致元器件變形或損壞，影響精度。

7. 人員培訓和管理評估

- 員工培訓：定期組織員工培訓和技能提升活動可以提高員工對SMT貼片加工工藝的理解和掌握程度，從而提高工作效率和產品質量。

- 質量管理意識：強化全員質量管理意識，建立完善的質量管理體系文件和規章制度，確保生產過程的規范化和標準化。

8. 焊接工藝評估

- 焊接溫度和時間控制：焊接溫度和時間是影響焊接質量的關鍵參數。合理的溫度和時間設置可以確保焊點的牢固性和可靠性。過高的溫度或過長的時間會導致焊點氧化、元器件損壞；而過低的溫度或過短的時間則可能導致虛焊、冷焊等問題。

- 焊接劑的選擇和使用：焊接劑在焊接過程中起著去除氧化物、提高潤濕性的作用。選擇合適的焊接劑，能夠顯著提高焊點的質量和可靠性。在使用焊接劑時，應注意控制用量，避免過多或過少，并注意焊接劑的保存條件，防止其受潮或變質。

- 焊接設備的性能評估：焊接設備的性能直接影響到焊接質量。定期對焊接設備進行維護和保養，確保其正常運行。同時還需定期校準焊接設備，保證其焊接溫度、時間和壓力等參數的準確性。

- 焊接工藝的監控和調整：通過監控焊接工藝參數，及時調整焊接過程，能夠有效預防焊接缺陷和故障。

9. 焊點質量檢測

- 目視檢查：操作員可以通過裸眼或借助放大鏡、顯微鏡等工具對焊點進行目視檢查。檢查內容包括焊點是否存在飛錫、錫珠、短路等現象；焊點是否飽滿、光澤；元器件是否有漏件、錯位等情況。

- 自動光學檢測（AOI）：AOI系統采用高分辨率攝像頭和圖像處理技術，自動掃描并檢查高質量的焊點。它可以檢測到一些目視無法感知的問題，如偏位、短路、焊點不完整等。

- X光檢測：X光檢測可以顯示元件和焊接區域的內部結構，檢測焊接的填充情況、焊腳與焊盤的連接等。對于難以目視檢查的小封裝元件及復雜電路板的檢測十分有效。

- 電器測試（ICT）：這是一種通過在電路板應用電信號進行測試的方法，可以檢測焊接點的連接性，確保電路正常。

- 其他檢測方法：包括飛針測試、熱剪切測試、探針測試和熱板測試等，這些方法可以針對不同需求提供更全面的焊點質量評估。

評估SMT貼片加工的質量好壞和精度需要從焊接工藝、焊點質量檢測、貼片精度、元件貼裝質量、清潔度、設備性能和環境因素以及人員培訓和管理等多個方面進行全面考量。通過合理控制焊接溫度和時間、選擇合適的焊接劑、評估焊接設備的性能、監控和調整焊接工藝，以及借助自動化生產線、無鉛焊接技術、電子顯微鏡檢測技術和數據分析與智能優化等技術和方法，能夠顯著提高焊接質量和產品的可靠性。

SMT貼片生產線的貼裝焊接生產過程涉及多個環節和技術要點，從原材料準備、貼裝工藝到焊接工藝和質量控制，每一步都需要嚴格控制和管理。通過合理的工藝流程設計和優化，先進的設備和技術支持，以及有效的質量控制手段，可以確保SMT生產線的高效運行和產品質量，隨著技術的不斷進步和應用的深入，SMT將繼續朝著智能化、高精度、高速度和綠色環保的方向發展，為電子信息產業提供更加可靠和高效的制造解決方案。

以上就是smt貼片生產線貼裝焊接生產過程及工藝要求詳細情況！
