異構集成突破：PCBA加工廠實現硅基板與PCB混合組裝技術

異構集成技術再獲突破，PCBA加工廠已實現硅基板，與PCB混合組裝規?；瘧?yīng)用。通過優化SMT貼片加工精度、真空焊接與全流程檢測，有效解決異質材料兼容性問題，產品在高速傳輸、散熱與可靠性上顯著提升，為下一代高性能電子硬件提供，更具競爭力的PCBA加工解決方案，也是異構集成的突破：讓PCBA加工廠實現硅基板與PCB混合組裝技術。

一、硅基板與PCB混合組裝技術的核心原理與技術體系

硅基板與PCB混合組裝技術的核心，是基于異構集成理念，通過材料適配、工藝創新、設備升級和檢測完善，實現硅基板（含硅中介層）與有機PCB基板的一體化組裝，形成“硅基板核心功能區+PCB擴展功能區”的復合基板架構，兼顧高精度互連與高集成度布線的雙重需求。該技術體系并非簡單的工藝疊加，而是從基材特性出發，對PCBA加工的全流程進行重構，其核心原理與技術要點主要體現在三個方面。

1）基材特性的互補與適配

硅基板以單晶硅為基材，介電常數低（2.1~2.4）、介電損耗Df可低至0.0005，具備超高的互連精度（線寬線距可達到微米級）和優異的熱穩定性，適合作為芯片裸片、高速器件的核心承載區，負責高頻高速信號的傳輸和核心功能的實現；而PCB基板多采用FR-4、M9級覆銅板、PTFE等有機材料，其中M9級材料通過石英纖維、超低損耗樹脂和HVLP4銅箔的組合，可實現224Gbps PAM4高速傳輸，介電損耗控制在0.002以下，適合作為擴展布線區，負責電源分配、外圍器件連接和系統集成。

混合組裝技術通過合理的基板分區設計，將硅基板與PCB基板進行，物理拼接和電氣互連，利用硅基板解決高頻高速信號的完整性問題，利用PCB基板實現系統的高集成度和低成本，同時通過材料選型的優化，使二者的熱膨脹系數（CTE）趨于匹配，避免因溫度變化導致的焊點開裂、基板翹曲等可靠性問題，如采用低CTE的高模量玻纖改性PCB材料，將其熱膨脹系數與硅基板的差值控制在5ppm/℃以內，從基材層面保障組裝后的結構穩定性。

2）電氣互連的一體化設計

硅基板與PCB的混合組裝，核心是實現二者之間高效、可靠的電氣互連，目前主流的互連方式為“硅基板凸點焊接+PCB植球互連”和“硅中介層轉接+PCB壓接”兩種。前者通過在硅基板邊緣制作錫銀銅凸點，在PCB對應位置植球，通過回流焊實現二者的點對點焊接，適合中低密度的互連需求；后者則通過硅中介層作為轉接載體，將硅基板的微米級互連轉換為，與PCB匹配的毫米級互連，再通過壓接或焊接實現與PCB的連接，適合超高密度的互連場景，也是CoWoP技術的核心互連方式。

電氣互連的一體化設計需兼顧，信號完整性和電源完整性，在PCBA加工過程中，需通過阻抗匹配設計，將硅基板與PCB的互連阻抗控制在50Ω/100Ω差分阻抗范圍內，減少信號反射和衰減；同時優化電源分配網絡，針對硅基板核心區的大電流需求，采用厚銅PCB技術（銅厚≥3oz）實現大電流供電，解決千瓦級芯片的功耗傳輸問題。

3）工藝體系的融合與重構

硅基板與PCB混合組裝技術的落地，要求PCBA加工廠構建“硅基工藝+PCB工藝”融合的全新工藝體系，將傳統SMT貼片加工工藝，與半導體封裝工藝相結合，實現從基板清潔、貼片、焊接到檢測的全流程適配。這一工藝體系以“高精度、高穩定性、高可靠性”為核心，既保留了PCB加工中SMT貼片、回流焊、波峰焊的成熟工藝，又引入了半導體封裝中的晶圓級貼片、高精度植球、真空回流焊等技術，形成了一套專門針對混合基板的加工流程。

二、核心應用場景

1. 高端算力設備領域：AI服務器、超算中心、云計算設備等高端算力設備，對芯片的集成度和信號傳輸速度要求極高，采用硅基板與PCB混合組裝技術，可實現“GPU/CPU裸片+硅中介層+高速PCB”的一體化組裝，解決千瓦級芯片的功耗傳輸、高頻高速信號的完整性和大電流散熱問題，如英偉達GB200算力平臺，通過CoWoP技術實現了，硅中介層與PCB的混合組裝，使信號完整性提升10dB，芯片功耗降低15%-20%，帶寬提升50%。

2. 汽車電子領域：800V高壓平臺、SiC功率模塊、智能駕駛域控制器等汽車電子器件，對產品的可靠性、抗干擾性和熱穩定性要求嚴苛，混合組裝技術可實現硅基板與厚銅PCB的融合，滿足大電流供電、高壓絕緣和-40℃~150℃的寬溫工作要求，同時通過混合組裝可，實現汽車電子器件的小型化，為汽車內部的空間布局提供便利。

3. 光通信模塊領域：3.2T/1.6T光模塊作為光通信行業的核心產品，要求實現光電信號的高效轉換和高速傳輸，混合組裝技術可實現硅光子，基板與PCB的一體化組裝，將光子集成電路與電子集成電路集成，在同一復合基板上，解決光電異構集成的技術難題，提升光模塊的傳輸速率和集成度。

4. 消費電子領域：高端智能手機、平板電腦、可穿戴設備等消費電子產品，追求小型化、高性能和長續航，混合組裝技術可實現芯片，與基板的高密度集成，在縮小產品體積的同時，提升產品的性能和續航能力，如在高端智能手機的射頻模塊中，采用硅基板與PCB的混合組裝，可提升射頻信號的傳輸效率，降低功耗。

三、PCBA加工廠實現混合組裝技術的核心工藝突破

硅基板與PCB混合組裝技術的產業化，對PCBA加工廠的SMT貼片加工、焊接、檢測等核心工藝提出了全新要求，傳統工藝在面對硅基板的材質特性，和高精度要求時存在諸多短板，PCBA加工廠需通過四大工藝突破，解決技術兼容性問題，實現混合組裝的高良率和高可靠性。

1）SMT貼片加工的高精度升級

SMT貼片加工是PCBA加工的核心環節，也是硅基板與PCB混合，組裝的第一道工藝門檻。硅基板的脆硬性決定了其無法，承受傳統SMT貼片的高壓力，且硅基板上的器件貼裝精度，要求達到±10μm，遠高于傳統PCB貼片的±50μm標準，同時硅基板與PCB的拼接，偏差需控制在±20μm以內，否則會導致后續焊接失效。

為解決這一問題，PCBA加工廠需對SMT貼片設備，和工藝進行雙重升級：在設備方面，引入高精度貼片機，通過機器視覺實現硅基板與PCB的精準對位，定位精度達到±5μm，同時通過力控傳感器將貼片壓力控制在50~100gf范圍內，避免硅基板因壓力過大產生裂紋；在工藝方面采用“分區貼片”策略，先對硅基板核心區進行高精度裸片、芯片貼片，再對PCB擴展區進行常規元器件貼片，兩個環節獨立進行，減少相互干擾，同時在貼片前對硅基板進行等離子清潔，去除表面氧化層和污染物，提升貼片后的粘接強度。

此外針對硅基板與PCB的熱膨脹系數差異，在SMT貼片過程中采用低溫貼片膠，其固化溫度控制在120℃以下，遠低于傳統貼片膠的150℃固化溫度，避免因高溫導致的基板翹曲，保障貼片精度的穩定性。

2）焊接工藝的定制化優化

焊接是實現硅基板與PCB電氣互連的關鍵環節，傳統的回流焊工藝因升溫速率快、溫度均勻性差，無法適配硅基板的低熱容特性，硅基板的熱傳導效率遠高于PCB基板，若升溫速率過快，會導致硅基板與PCB之間產生溫度差，進而引發焊點偏位、虛焊，甚至硅基板開裂。

PCBA加工廠需針對混合基板的特性，定制化優化焊接工藝，核心實現三大調整：

1、采用真空回流焊工藝，將焊接環境的真空度控制在10-3Pa級別，減少焊點中的氣孔率，提升焊點的致密度和可靠性，同時真空環境可降低焊接溫度，減少基板的熱應力；

2、優化溫度曲線，將升溫速率控制在1~2℃/s，保溫階段的溫度均勻性控制在±3℃以內，峰值溫度根據焊料類型定制（SAC305焊料峰值溫度控制在230~235℃），降溫速率控制在2~3℃/s，實現硅基板與PCB的同步升溫、同步降溫，消除溫度差；

3、采用無鉛高可靠性焊料，如在硅基板凸點焊接中使用錫銀銅鉍（SACBi）焊料，其熔點低、潤濕性好，且焊點的抗疲勞性比傳統SAC305焊料提升30%以上，能有效應對硅基板，與PCB之間的熱膨脹系數差異，減少焊點失效的概率。

對于超高密度互連的場景，還需引入微焊球焊接技術，將焊球直徑縮小至0.2~0.3mm，焊球間距控制在0.4~0.5mm，通過高精度植球設備實現，硅基板與PCB的微焊球焊接，滿足超高密度互連的需求。

3）基板固定與夾持工藝的創新

硅基板的機械強度低、脆性大，在PCBA加工的貼片、焊接、檢測等環節，若基板固定不當，極易產生機械應力，導致基板翹曲、開裂，而傳統的PCB固定工藝采用真空吸附或機械夾持，夾持力過大或吸附不均都會對硅基板造成損傷。

PCBA加工廠需創新基板固定與夾持工藝，采用柔性?shī)A持+真空吸附復合固定方式：在夾持環節，使用聚四氟乙烯（PTFE）柔性?shī)A具，其硬度低、摩擦系數小，既能實現基板的精準定位，又能避免機械夾持對硅基板的刮擦和擠壓；在吸附環節，采用微孔真空吸附臺，吸附孔直徑控制在0.1mm以內，吸附壓力均勻分布在基板表面，吸附力控制在5~10kPa，確?；迤秸耐瑫r(shí)，避免因吸附力過大導致硅基板變形。

同時在整個加工過程中，采用防靜電工藝，硅基板和PCB基板均放置在防靜電托盤上，加工設備接地電阻控制在106~109Ω之間，避免靜電擊穿硅基板上的精密器件，保障加工過程的安全性。

4）檢測工藝的全流程覆蓋與標準重構

硅基板與PCB混合組裝后的產品，其缺陷類型兼具半導體封裝和PCB組裝的特點，如硅基板裂紋、焊點虛焊、互連阻抗不匹配、基板翹曲等，傳統的PCB檢測工藝（如AOI自動光學檢測、ICT在線測試），無法檢測硅基板內部的微裂紋和微米級的焊點缺陷，必須構建全流程、多維度的檢測體系，重構檢測標準。

PCBA加工廠需引入半導體封裝，檢測設備與傳統PCB檢測設備相結合，實現從原材料到成品的全流程檢測：在原材料檢測階段，通過金相顯微鏡檢測硅基板的，表面平整度和內部微裂紋，通過介電性能測試儀檢測PCB材料的，介電常數和介電損耗，確?；姆匣旌辖M裝要求；在貼片后檢測階段，通過3D AOI檢測貼片精度和器件貼裝偏差，檢測精度達到±5μm。

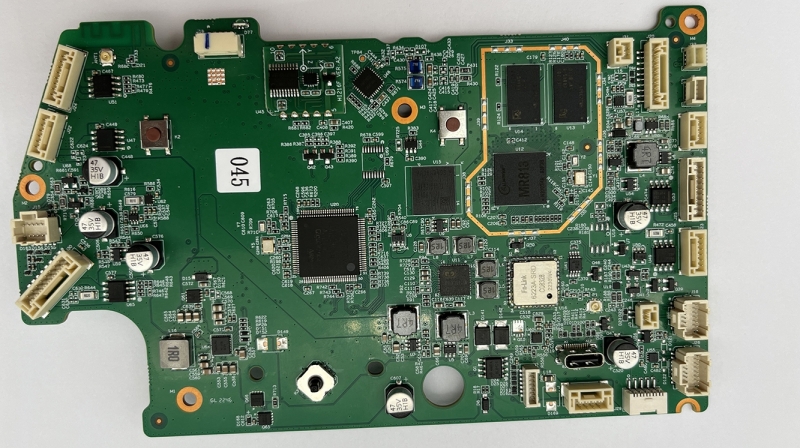

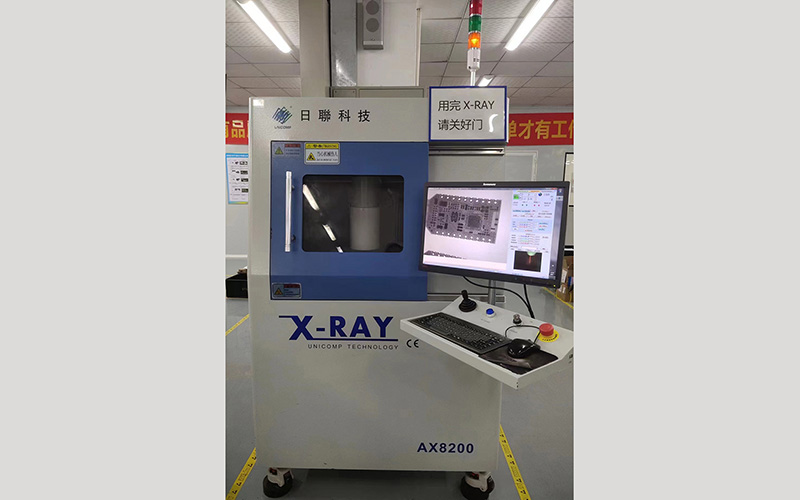

在焊接后檢測階段，通過X-Ray檢測焊點的內部質量，排查氣孔、虛焊、焊料不足等缺陷，通過超聲波掃描顯微鏡（SAM）檢測硅基板與PCB之間的結合界面，排查分層、開裂等問題；在成品檢測階段，通過矢量網絡分析儀檢測高頻高速信號的傳輸特性，確保信號完整性，通過高低溫循環測試（-40℃~150℃，1000次循環）檢測產品的可靠性，確保混合組裝后的產品在極端環境下能穩定工作。

同時PCBA加工廠需重構檢測標準，針對硅基板與PCB混合組裝產品，制定專門的精度、可靠性、電氣性能標準，例如將基板翹曲度控制在0.1%以內，焊點的抗疲勞性達到1000次高低溫循環無失效，高頻信號（200GHz以上）的插損控制在0.5dB/cm以內。

異構集成突破：PCBA加工廠實現硅基板與PCB混合組裝技術，成功落地硅基板與PCB混合組裝技術。新工藝重構SMT貼片加工與焊接體系，實現芯片級載板與常規PCB的高效兼容，在提升密度與性能的同時降低成本，為高端算力、汽車電子、光模塊等領域提供穩定量產方案，加速國產高端制造自主化進程。該技術融合硅基板高頻高速優勢與傳統PCB高集成特性，通過SMT貼片加工工藝升級，解決材料適配、高精度焊接與熱應力控制難題，大幅提升高端電子產品的信號完整性與可靠性，推動先進封裝與電子制造深度融合。
