pcba電路板各元器外觀怎么識別

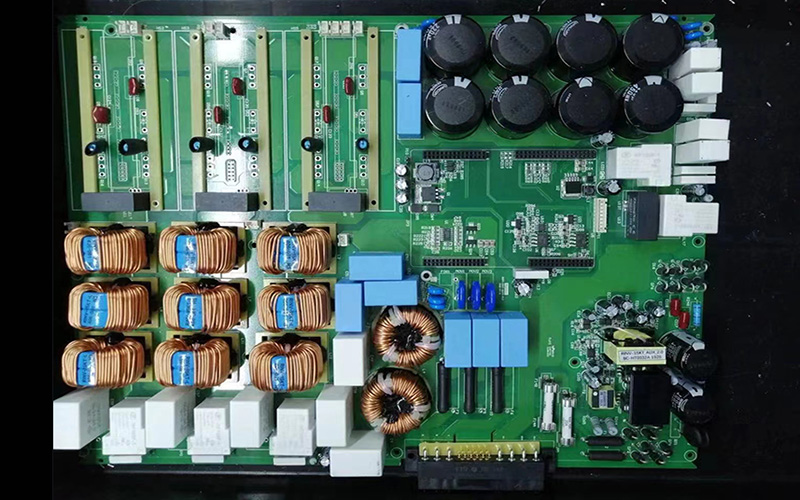

在進行pcba加工時，經常接觸到很各種各樣的電路板，那究竟pcba電路板各元器外觀怎么識別呢？電路板是電子元器件的載體，它將各種電子元器件按照電路設計要求連接在一起，形成一個完整的電子系統。在PCBA電路板上，各種元器件的外觀特征是非常重要的，因?yàn)樗鼈兛梢詭椭覀兛焖僮R(shí)別元器件的類型、功能和性能。本文將對PCBA電路板上各元器件的外觀特征進行詳細的介紹。

1. 電阻器

電阻器是PCBA電路板上最常見的元器件之一，其主要作用是限制電流的流動。電阻器的外觀特征主要包括：

（1）顏色：電阻器的顏色通常與其阻值有關，如綠色為5%，藍色為10%，紅色為20%，棕色為1%，金色為5%，銀色為10%。

（2）形狀：電阻器的形狀有圓柱形、扁平形、貼片形等。

（3）標識：電阻器上的標識通常包括阻值、功率、精度等信息。

2. 電容器

電容器是PCBA電路板上另一種常見的元器件，其主要作用是儲存電荷和濾波。電容器的外觀特征主要包括：

（1）顏色：電容器的顏色通常與其介質材料有關，如黃色為陶瓷，藍色為電解，黑色為塑料，綠色為鉭質。

（2）形狀：電容器的形狀有圓柱形、貼片形等。

（3）標識：電容器上的標識通常包括容量、電壓、精度等信息。

3. 電感器

電感器是PCBA電路板上用于儲存磁能的元器件，其主要作用是濾波、隔離和儲能。電感器的外觀特征主要包括：

（1）顏色：電感器的顏色通常與其繞組材料有關，如綠色為銅線，藍色為鐵芯，黑色為塑料。

（2）形狀：電感器的形狀有圓柱形、貼片形等。

（3）標識：電感器上的標識通常包括電感值、電流、頻率等信息。

4. 二極管

二極管是PCBA電路板上用于整流、穩壓和開關的元器件，其主要作用是將交流信號轉換為直流信號。二極管的外觀特征主要包括：

（1）顏色：二極管的顏色通常與其類型有關，如紅色為發光二極管，黑色為普通二極管。

（2）形狀：二極管的形狀有圓柱形、貼片形等。

（3）標識：二極管上的標識通常包括型號、電流、電壓等信息。

5. 三極管

三極管是PCBA電路板上用于放大和開關的元器件，其主要作用是將小信號放大為大信號。三極管的外觀特征主要包括：

（1）顏色：三極管的顏色通常與其類型有關，如黑色為NPN型，白色為PNP型。

（2）形狀：三極管的形狀有圓柱形、貼片形等。

（3）標識：三極管上的標識通常包括型號、電流、電壓等信息。

6. 集成電路

集成電路是PCBA電路板上用于實現特定功能的元器件，其主要作用是將大量的電子元器件集成在一個小型的硅片上。集成電路的外觀特征主要包括：

（1）顏色：集成電路的顏色通常與其封裝形式有關，如黑色為直插式，綠色為貼片式。

（2）形狀：集成電路的形狀有長方形、正方形等。

（3）標識：集成電路上的標識通常包括型號、工作電壓、工作溫度等信息。

7. 連接器

連接器是PCBA電路板上用于連接電纜和電子元器件的元器件，其主要作用是實現電氣和機械連接。連接器的外觀特征主要包括：

（1）顏色：連接器的顏色通常與其類型有關，如黑色為圓形連接器，白色為矩形連接器

（2）形狀：連接器的形狀有圓形、矩形等。

（3）標識：連接器上的標識通常包括型號、電流、電壓等信息。

8. 開關元件

開關元件是PCBA電路板上用于控制電路通斷的元器件，其主要作用是實現電路的控制和保護。開關元件的外觀特征主要包括：

（1）顏色：開關元件的顏色通常與其類型有關，如紅色為按鈕開關，綠色為撥動開關。

（2）形狀：開關元件的形狀有圓形、方形等。

（3）標識：開關元件上的標識通常包括型號、電流、電壓等信息。

9. 保險絲和熔斷器

保險絲和熔斷器是PCBA電路板上用于保護電路安全的元器件，其主要作用是在電路過載時切斷電流。保險絲和熔斷器的外觀特征主要包括：

（1）顏色：保險絲和熔斷器的顏色通常與其額定電流有關，如紅色為1A，綠色為2A。

（2）形狀：保險絲和熔斷器的形狀有圓柱形、貼片形等。

（3）標識：保險絲和熔斷器上的標識通常包括額定電流、電壓等信息。

10. 繼電器和接觸器

繼電器和接觸器是PCBA電路板上用于實現電路控制的元器件，其主要作用是在電路中實現電磁控制和電氣隔離。繼電器和接觸器的外觀特征主要包括：

（1）顏色：繼電器和接觸器的顏色通常與其類型有關，如黑色為常開觸點，綠色為常閉觸點。

（2）形狀：繼電器和接觸器的形狀有長方形、正方形等。

（3）標識：繼電器和接觸器上的標識通常包括型號、電流、電壓等信息。

PCBA電路板上各元器件的外觀特征是非常重要的，它們可以幫助我們快速識別元器件的類型、功能和性能。通過對這些外觀特征的了解，我們可以更加熟練在pcba加工時地PCBA電路板進行維修和調試，提高電子產品的可靠性和穩定性。
