smt貼片半導體封裝工藝流程有哪些？

smt加工是半導體封裝的核心工藝，流程涵蓋錫膏印刷、貼片、回流焊接三大環節。通過精密設備實現元件微米級定位，結合AI視覺檢測確保質量，提升生產效率與產品可靠性，成為現代電子制造的支柱技術，下面是smt貼片半導體封裝工藝流程有哪些詳細攻略。

據行業數據顯示，采用先進smt加工技術的企業，其產品良率可提升至99.2%以上，生產周期縮短30%，碳排放量降低40%。這一技術革新不僅推動了消費電子、汽車電子、工業控制等多領域的技術升級，更在綠色制造、數字孿生等前沿領域展現出巨大潛力。

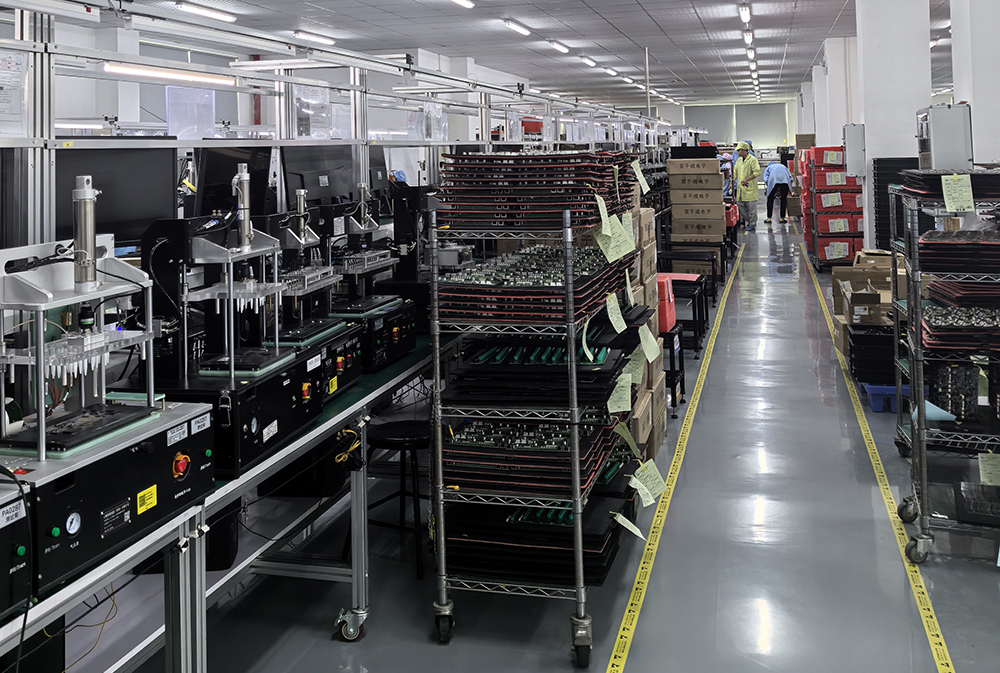

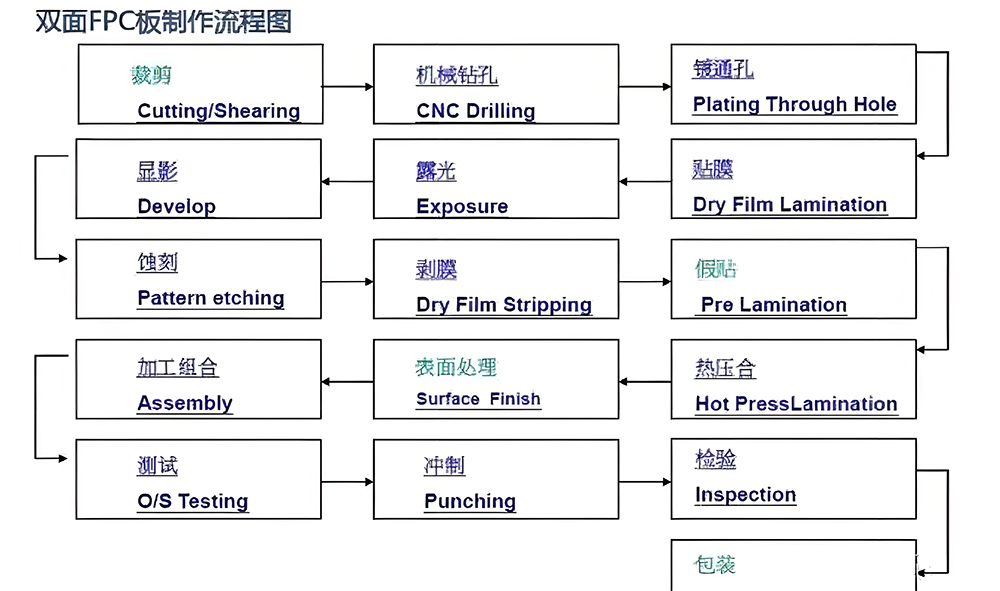

一、smt加工全流程工藝解析

1）錫膏印刷——精密制造的基石

錫膏印刷是smt加工的第壹道工序，其質量直接決定了后續貼裝與焊接的可靠性。2025年行業標準要求采用3D-SPI自動檢測系統，鋼網開孔需滿足“三徑”原則：開孔直徑=元件引腳寬度+0.05mm，開孔面積比控制在0.6-0.8。印刷壓力需精確到0.1N級，刮刀速度建議設置25-35mm/s，確保錫膏填充率≥85%。以某頭部企業生產線為例，通過引入AI視覺檢測系統，錫膏印刷誤判率已控制在0.05%以內，較傳統工藝提升兩個數量級。

在環境控制方面，生產車間需維持恒溫22±2℃、恒濕45%-65%RH，配備三級空氣過濾系統。針對01005等微型元件貼裝，建議增設離子風裝置消除靜電干擾。某汽車電子廠商通過實施這一環境標準，其0201元件貼裝成功率提升至99.8%，有效解決了因靜電導致的元件損壞問題。

2）貼片工藝——智能裝備的核心突破

貼片工藝是smt加工的核心環節，涉及六軸聯動貼裝頭、激光高度傳感器等精密設備的應用。貼裝精度需達到±40μm@3σ，貼裝壓力曲線需通過壓電傳感器實時監測，避免元件引腳折損。對于0201元件，建議采用“先輕壓后重壓”的分段式貼裝策略，通過壓力曲線優化提升貼裝穩定性。

在設備維護方面，吸嘴（Nozzle）需每月進行深度清潔，使用小鉆頭清除錫膏硬化形成的堵塞物。若吸嘴反光紙存在灰塵，將導致影像處理系統光亮度降低，影響貼片精度。某消費電子廠商通過實施嚴格的吸嘴保養制度，其貼片缺陷率降低至0.03%，設備綜合效率（OEE）提升至85%。

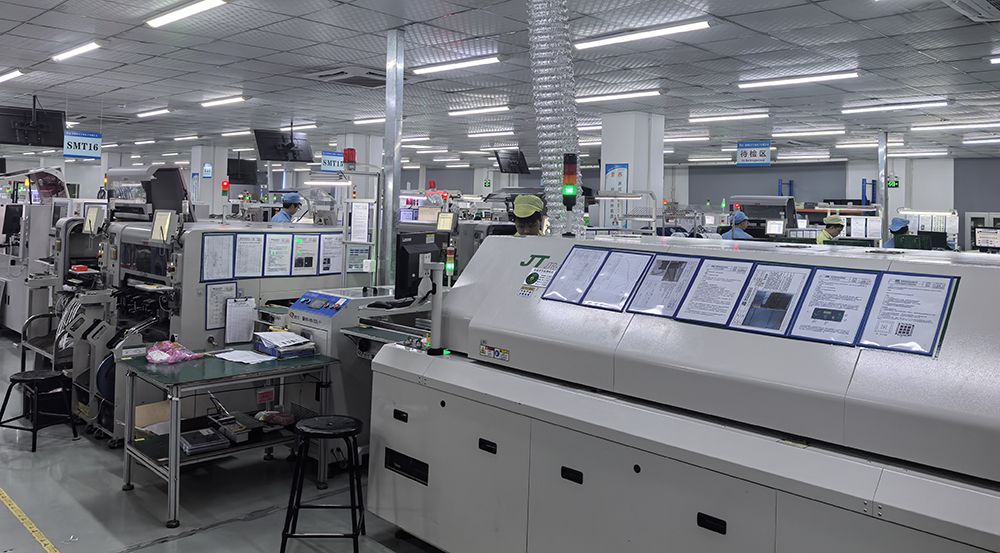

3）回流焊接——工藝優化的關鍵節點

回流焊接是smt加工中實現電氣連接的關鍵步驟。2025年推薦采用AI智能控溫系統，實現爐溫曲線實時優化。典型無鉛工藝需設置四段升溫區：預熱區120-160℃（90-120s）、恒溫區180-190℃（60-90s）、回流區235-245℃（30-50s）、冷卻區≤4℃/s。采用氮?dú)獗Ｗo(hù)工藝可降低焊接空洞率至2%以下，提升焊接可靠性。

某工業控制企業通過引入深度學習驅動的視覺引導系統，實現PCB拼板Mark點自動識別，精度可達±10μm。該系統可自適應不同板材變形，確保貼裝坐標自動補償，將新品導入周期縮短30%以上。

4）質量管控——多維度檢測與返修策略

在質量管控環節，需建立“三檢制”體系：首件檢測、巡檢抽檢、終檢全檢。AOI檢測需覆蓋元件偏移、極性反轉、錫量異常等28類缺陷，AXI檢測重點識別BGA焊點空洞、冷焊等隱性缺陷。檢測算法需定期更新，確保對FC-CSP等新型元件的識別準確率≥99.2%。

返修流程需遵循“三步走”策略：先通過X-ray定位缺陷位置，再采用精密熱風槍精確控溫（±5℃），最后使用光學檢測儀驗證修復效果。某醫療設備廠商通過實施這一返修策略，其產品返修率降低至0.1%，客戶滿意度提升至98%。

二、SMT表面組裝元器件的核心分類體系

1）無源元件：電路運行的基礎支撐

無源元件是指在電路中無需外部電源即可工作，僅對電信號進行基礎處理的元件，在各類電子設備中占比超過70%，是SMT加工中最常處理的元器件類型。其特點是結構相對簡單、體積小巧，主要包括電阻、電容、電感三大類。

片式電阻作為電子電路中最基礎的限流元件，采用陶瓷基片與金屬膜層結構，具有精度高、穩定性強的優勢。根據尺寸規格可分為多個系列，英制與公制的對應關系需在SMT加工中精準區分——如英制0603對應公制1608，而公制0603則對應英制0201。

電子產品微型化發展，01005（公制）超微型電阻已成為高偳消費電子的主流選擇，其長度僅1mm、寬度0.5mm，對SMT加工的貼裝精度要求達到±0.025mm級。在實際應用中，片式電阻的精度等級（如±1%、±5%）和功率規格（如1/16W、1/8W）需根據電路需求匹配，而SMT加工中的焊錫膏印刷厚度、貼裝壓力控制直接影響其焊接可靠性。

片式電容負責電路中的濾波、耦合與能量存儲，主要分為陶瓷電容、鉭電容和電解電容三類。陶瓷電容以其高頻特性好、體積小的優勢廣泛應用于數碼產品，常見尺寸從0402到1210不等，其中X7R材質電容具有穩定的溫度特性，適合工業控制設備。鉭電容則以容量大、漏電小著稱，采用獨特的封裝規格（TANA、TAn b、TANC等），在SMT加工中需注意其極性防護，避免反向焊接導致失效。值得注意的是，微型SMD電容采用晶圓級封裝技術，封裝尺寸與裸片幾乎一致，可大幅提升PCB組裝密度，但對SMT加工的焊劑印刷均勻性要求極高。

片式電感主要用于電磁兼容與信號濾波，分為繞線式和疊層式兩種。疊層式電感通過多層陶瓷疊層印刷線圈制成，體積小巧且無磁泄漏，適合手機、藍牙耳機等便攜設備；繞線式電感則具有更高的電感量，多用于電源電路。在SMT加工過程中，電感的磁芯易受機械應力影響，因此貼裝設備需采用柔性吸嘴與精準壓力控制，避免元件破損。

2）有源元件：電路控制的核心單元

有源元件是指需要外部電源驅動才能正常工作，具備信號放大、開關控制等主動功能的元件，包括晶體管、二極管等分立器件，是電子設備實現復雜功能的關鍵。這類元件封裝形式多樣，對SMT加工的溫度曲線與引腳焊接精度要求嚴格。

片式二極管采用MELF或矩形貼片封裝，負責電路中的整流、穩壓與開關功能。常見的肖特基二極管具有正向壓降小、響應速度快的特點，廣泛用于高頻電路；穩壓二極管則需根據電路電壓需求選擇合適的穩壓值，其封裝尺寸多為0805或1206規格。在SMT加工中，二極管的極性識別是關鍵環節——通過視覺檢測系統確認陰極標識，可有效避免錯貼問題，而回流焊溫度需控制在230℃以內，防止PN結損壞。

片式晶體管包括三極管與場效應管，主要采用SOT系列封裝，如SOT23（小功率）、SOT89（中功率）等。三極管可實現信號放大與電流控制，在音頻電路中不可或缺；場效應管則以輸入電阻高、功耗低的優勢用于數字電路開關。這類元件引腳間距通常為1.27mm，SMT加工時需通過鋼網精準分配焊錫膏，避免出現橋連缺陷。對于汽車電子中使用的大功率晶體管，還需配合散熱片貼裝工藝，在SMT加工環節實現 thermal 管理設計落地。

光電器件作為特殊類型的有源元件，包括LED、光電二極管等，采用貼片封裝時需兼顧光學性能與焊接可靠性。貼片LED在照明與顯示設備中應用廣泛，其發光強度與波長需與電路匹配，SMT加工中需注意避免貼裝偏移影響光路設計；光電二極管則對封裝密封性要求嚴格，在SMT加工后需通過氣密性檢測，防止水汽侵入導致靈敏度下降。

3）集成電路：系統功能的集成載體

集成電路是將多個電子元件集成在半導體芯片上的復雜器件，是電子設備的“大腦”。隨著封裝技術的迭代，SMT表面組裝型IC已形成從低密度到高密度的完整封裝體系，不同封裝形式對應不同的SMT加工工藝要求。

3.1小外形封裝IC：是最基礎的貼片IC封裝形式，引腳分布在器件兩側，間距多為1.27mm，常見引腳數從8腳到32腳不等。這類IC結構簡單、成本較低，廣泛用于家電控制電路，在SMT加工中兼容性強，普通貼片機即可實現精準貼裝。其焊接質量主要取決于回流焊溫度曲線的穩定性，需確保焊錫膏充分熔融且不產生虛焊。

3.2四方扁平封裝IC：引腳分布在器件四邊，引腳數可達數百個，間距樶小僅0.4mm，屬于密腳距器件。QFP封裝IC集成度較高，常用于單片機與邏輯電路，但其引腳細長易變形，對SMT加工提出嚴峻挑戰。在實際生產中，需采用高精度貼片機（如FUJI NXTR A機型，貼裝精度達±15μm）進行定位，并通過3D共面性檢測確保引腳與焊盤充分接觸，同時嚴格控制焊錫膏量防止橋連。

3.3球柵陣列封裝IC：采用底部球形焊點替代傳統引腳，焊點間距主要有1.27mm、1.00mm、0.80mm等規格，引腳數可輕松突破千個。BGA封裝具有散熱性好、電氣性能優異的特點，是CPU、GPU等高性能芯片的艏選封裝形式。但由于焊點隱藏在器件底部，SMT加工中需通過X射線檢測設備確認焊接質量，解決了傳統目視檢測的盲區問題。針對BGA焊接中的氣孔缺陷，HELLER推出的SCVR高速真空爐可在焊料熔融時去除氣泡，顯著提升焊接可靠性。

3.4芯片級封裝IC：是當前微型化封裝的代表，封裝尺寸不超過芯片邊長的1.2倍，焊點間距可小于0.5mm。這類IC主要用于智能手機、智能手表等便攜設備，能在有限空間內實現超高集成度。CSP封裝無需底部填充材料，但其微小的焊點對SMT加工精度要求極高，需采用MYPro A40貼片機等設備的MX7高速貼裝頭技術，通過14個獨立電機控制吸嘴動作，確保貼裝位置精準。在焊接后還需進行熱沖擊測試，驗證焊點在溫度循環中的可靠性。

先進封裝IC 以Chiplet（小芯片）技術為核心，通過SMT加工將多個模塊化芯片整合為系統級封裝（SiP），是突破摩爾定律限制的關鍵方向。這類IC不僅要求各芯片間的貼裝精度達到微米級，還需在SMT加工中實現熱管理與信號完整性控制，目前已在高偳服務器與人工智能設備中實現規?；瘧?yīng)用。

4）異型元件：特殊功能的定制解決方案

異型元件是指形狀不規則、無法通過標準貼裝流程處理的特殊元器件，其功能獨特，在汽車電子、工業控制等領域不可或缺。這類元件通常需結合手工貼裝與自動化設備的協同作業，是SMT加工柔性生產能力的重要體現。

連接器作為電路連接的橋梁，表面貼裝型連接器包括板對板、線對板等類型，其接觸點精度直接影響信號傳輸質量。這類元件多采用塑料外殼與金屬引腳結構，尺寸差異較大，小至0402規格的微型連接器，大至100mm以上的板端連接器。在SMT加工中，連接器的定位精度需控制在±0.1mm以內，對于帶鎖扣結構的連接器，還需在貼裝后進行機械壓力測試，確保安裝牢固。

傳感器是實現設備智能化的核心異型元件，包括溫度傳感器、壓力傳感器等，封裝形式多為定制化設計。汽車發動機控制系統中的溫度傳感器需耐受高溫環境，其SMT加工需采用耐高溫焊錫膏（液相線溫度260℃）；而智能手機中的指紋傳感器則對封裝平整度要求極高，貼裝時需通過動態高度補償功能應對PCB翹曲問題。部分高精度傳感器還需在SMT加工后進行校準測試，確保檢測數據準確。

機電元件涵蓋繼電器、開關等具有機械結構的器件，在電路中實現物理通斷控制。貼片繼電器體積小巧但內部結構復雜，SMT加工時需避免貼裝壓力過大導致觸點變形；輕觸開關則需控制焊接溫度，防止塑料基座軟化影響手感。這類元件通常需在SMT加工的后段工序進行功能測試，通過自動化設備模擬按壓或通斷操作，篩選不良品。

此外變壓器、蜂鳴器等異型元件也廣泛應用于各類電子設備，其SMT加工需結合器件特性定制工藝方案——如變壓器的磁芯需避免在貼裝過程中產生磁滯損耗，蜂鳴器的發聲孔需避開焊錫膏污染，這些細節都直接影響最終產品的功能實現。

smt貼片半導體封裝工藝流程有哪些？其中包括錫膏印刷需嚴格控溫濕與錫膏均勻性，貼片環節采用高精度設備實現微米級定位，回流焊接通過智能控溫曲線保障焊接質量。全流程自動化與智能化，推動smt加工良率與效率雙提升。通過實時監控與智能優化，提升生產透明度與可追溯性，結合綠色制造理念降低能耗，推動smt加工向智能化、可持續方向發展。
