如何優化smt貼片加工元件封裝設備布局

優化SMT貼片加工元件封裝設備布局，核心是遵循工藝單向流轉邏輯。按“印刷-貼裝-焊接-檢測”順序排布設備，壓縮無效搬運距離，貼片機與回流焊爐間距控制在5米內。同時預留1.2米以上維護通道，備料臺貼近貼片機0.5米范圍，提升操作效率。那么如何優化smt貼片加工元件封裝設備布局呢？

一、SMT貼片加工設備布局優化的核心原則：錨定EEAT的底層邏輯

1. 流程連續性原則：構建無回流的SMT加工閉環

SMT加工的核心流程為“上料→印刷→檢測→貼裝→焊接→檢測→下料”，布局優化需確保這壹流程的單向流動性，避免物料交叉或回流。某電子企業的實踐數據顯示，傳統布局中物料回流導致的無效搬運時間占比達23%，而通過流程重構實現單向流轉后，SMT加工的單位產品工時縮短18%。布局時需將印刷機、貼片機、回流焊爐、AOI檢測設備按工藝順序線性排布，接駁臺與移栽機的位置需精準匹配設備間距，確保PCB板傳輸無卡頓，形成“輸入-加工-輸出”的閉環流程。

2. 產能匹配原則：平衡設備效能與SMT加工需求

不同類型的元件封裝設備存在顯著的效能差異，高速貼片機每小時可處理12萬點元件，而泛用機更適合異形元件貼裝，布局時需根據SMT加工的產能目標與產品特性進行設備組合。遵循3243A-2021行業標準的要求，需通過數據分析確定設備配比，如“1臺印刷機+2臺高速貼片機+1臺泛用機+1臺回流焊爐”的組合，可實現小型標準元件與大型異形元件的高效混裝，同時檢測設備（AOI/SPI）的配置需與貼裝速度匹配，避免因檢測瓶頸導致在制品積壓，確保SMT加工各環節產能均衡。

3. 柔性適配原則：應對多品種生產的動態需求

2025年SMT加工的“品種爆炸”趨勢愈發明顯，單日訂單切換次數普遍超過10次，布局優化需具備快速換型能力。布局設計時應預留模塊化接口，支持設備快速重組，例如采用可移動機架的貼片機，配合預存100組以上參數的控制系統，可將換型時間從傳統的2小時壓縮至30分鐘內。此外設備間距需滿足多品種生產的操作需求，貼片機前后預留1.5~2米通道，既方便Feeder供料器更換，也為定制化治具的安裝提供空間，確保SMT加工能靈活適配不同封裝尺寸的元件生產。

4. 人機工程原則：兼顧效率與安全的雙重需求

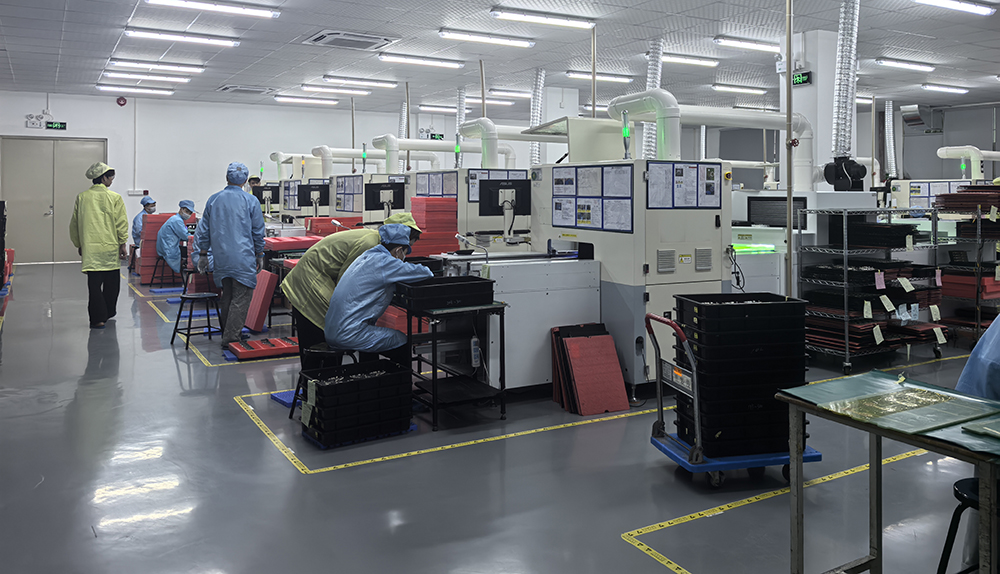

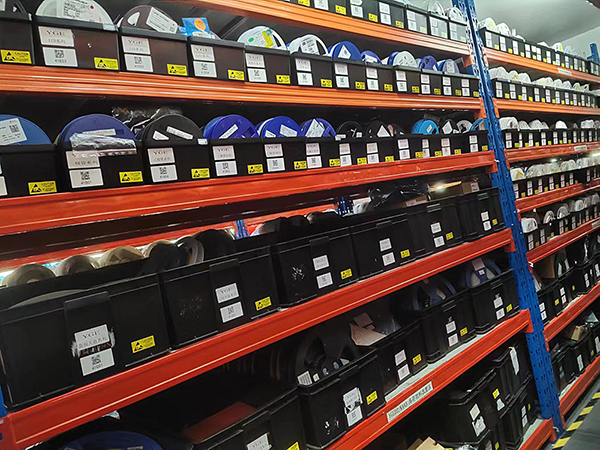

SMT加工的核心是“設備-人-物料”的協同，布局優化需考慮操作人員的作業舒適度與安全防護。根據人機工程學要求，物料架與備料臺應設置在貼片機旁0.5米范圍內，減少操作人員的取料移動距離；錫膏冰箱、攪拌機等輔助設備需靠近印刷機，同時遠離熱源區域，既保障操作便捷性，也符合SMT加工的物料存儲規范。安全方面，車間需劃分明確的防靜電區域，設備接地與防靜電地板的鋪設需覆蓋全生產區域，滅火器與應急通道的位置需避開設備密集區，確保SMT加工過程中的人員與設備安全。

5. 可持續擴展原則：適配SMT加工的長期升級

電子制造技術的迭代速度持續加快，2025年SMT加工已呈現智能化、綠色化的發展趨勢，布局優化需預留技術升級空間。車間規劃時應采用模塊化布局，預留新增設備的安裝位置與電力接口，如在現有生產線旁預留30%的空閑區域，可直接對接未來的AI視覺檢測設備或數字孿生系統，同時物流通道的寬度需滿足AGV自動導引車的通行需求，氣路與電路采用頂棚布線設計，既減少地面障礙物，也便于后續設備升級時的線路改造，確保布局方案能長期適配SMT加工的技術升級需求。

二、主流SMT貼片加工設備布局類型：特性對比與場景適配

不同的生產規模、產品類型與車間條件，適配的SMT貼片加工設備布局類型存在顯著差異。2025年行業主流的布局模式，已從傳統的直線型向柔性化、智能化布局轉型，以下結合具體場景對比四大布局類型的核心特性與適用范圍，為企業提供選型參考：

1. 直線型布局：大批量標準化生產的基礎選擇

直線型布局是SMT加工的傳統經典模式，將印刷機、貼片機、回流焊爐等設備按工藝順序呈直線排布，物料從一端輸入、另一端輸出。其核心優勢在于結構簡單、設備調試便捷，適合單一產品的大批量生產，如智能手機主板等標準化產品的SMT加工。某消費電子企業的實踐顯示，直線型布局下的SMT生產線日均產能可達8000臺，設備利用率穩定在85%以上。

但直線型布局的局限性也十分明顯：物料搬運距離較長（通常15-30米），操作人員需在生產線兩端來回作業，無效工時占比達20%；同時生產線的柔性較差，產品換型時需整體調整設備參數，難以適配多品種生產需求。2025年直線型布局逐漸向“雙軌并行”升級，通過兩條平行的直線生產線共用檢測設備與物流系統，既保留了批量生產優勢，又將產能提升一倍，適用于需擴大產能的標準化SMT加工場景。

2. U型布局：柔性生產的效率標桿

U型布局是2025年多品種小批量SMT加工的主流選擇，其核心是將生產線彎折成U形，使上料區與下料區位于同一側，設備間距壓縮至0.8-1.5米。這種布局模式，完鎂解決了直線型布局的物流痛點，物料平均搬運距離縮短至3-5米，在制品流轉時間從4小時壓縮至1.5小時，空間利用率提升30%以上。某華為供應鏈企業采用U型布局后，SMT加工的換型效率提升70%，單日換型次數從3次增加至8次，完全適配了定制化訂單的生產需求。

U型布局的核心優勢在于人機協同效率的最大化：操作人員可在U形內部實現多工序兼顧，通過多能工培養，5人即可完成傳統直線布局8人的工作量；同時U型布局便于目視管理，生產線旁的“瓶頸看板”可實時顯示各設備的運行狀態，問題響應時間從2小時縮短至15分鐘。此外U型布局支持“單件流”生產，能快速發現SMT加工中的焊接缺陷，避免批量返工，使產品不良率從5.2%降至1.8%。

3. 模塊化布局：智能化升級的核心載體

隨著工業4.0技術在SMT加工中的深度應用，模塊化布局成為2025年智能化產線的核心布局模式。其核心邏輯是將SMT加工流程拆分為多個獨立模塊，每個模塊包含“貼裝-檢測-返修”的完整功能，模塊間通過智能物流系統連接，可根據訂單需求靈活組合，如針對汽車電子的高精度SMT加工，可組合“高精度貼裝模塊+真空回流焊模塊+3D檢測模塊”；針對消費電子的快速交付需求，可組合“高速貼裝模塊+在線返修模塊”，實現定制化生產。

模塊化布局的技術支撐來自數字孿生與IIoT技術，通過在布局設計階段構建虛擬產線，可模擬不同模塊組合的產能效率，提前規避設備兼容問題。某汽車電子企業的智能化產線數據顯示，模塊化布局下的SMT加工設備利用率（OEE）從傳統的65%提升至92%，預測性維護技術的應用使非計劃停機減少70%。此外模塊化布局的擴展能力極強，新增產能時僅需添加對應功能模塊，無需重構整條生產線，大幅降低了技術升級成本。

4. 雙層布局：空間受限場景的創新方案

對于車間面積有限的中小企業，雙層布局成為2025年SMT加工的空間優化方案。其核心是通過立體布局設計，將重量較輕的檢測設備（如AOI、SPI）、備料臺等放置在上層，貼片機、回流焊爐等重型設備放置在下層，形成“上層物料流轉+下層核心加工”的立體生產模式。這種布局可使車間空間利用率提升60%，在432平方米的車間內可架設3條完整的SMT生產線，完全滿足中小批量生產需求。

雙層布局的關鍵技術在于安全防護與物流適配：上層設備需采用輕量化設計，承重結構需經過專業核算；上下層之間通過垂直升降機傳輸PCB板，確保物料傳輸?shù)姆€(wěn)定性與精準度。某小型電子企業采用雙層布局后，SMT加工的單位面積產能提升45%，同時通過上層備料區與下層加工區的近距離對接，換型時間縮短25%，成功破解了空間受限與產能需求的矛盾。

三、2025年SMT貼片加工設備布局優化的關鍵策略：從細節到系統的全維度升級

SMT貼片加工設備布局的優化，需兼顧宏觀流程與微觀細節，結合2025年的技術趨勢與行業實踐，以下六大策略可實現布局效能的最大化提升，涵蓋設備組合、物流設計、智能升級等核心環節：

1. 設備組合優化：基于SMT加工需求的精準配比

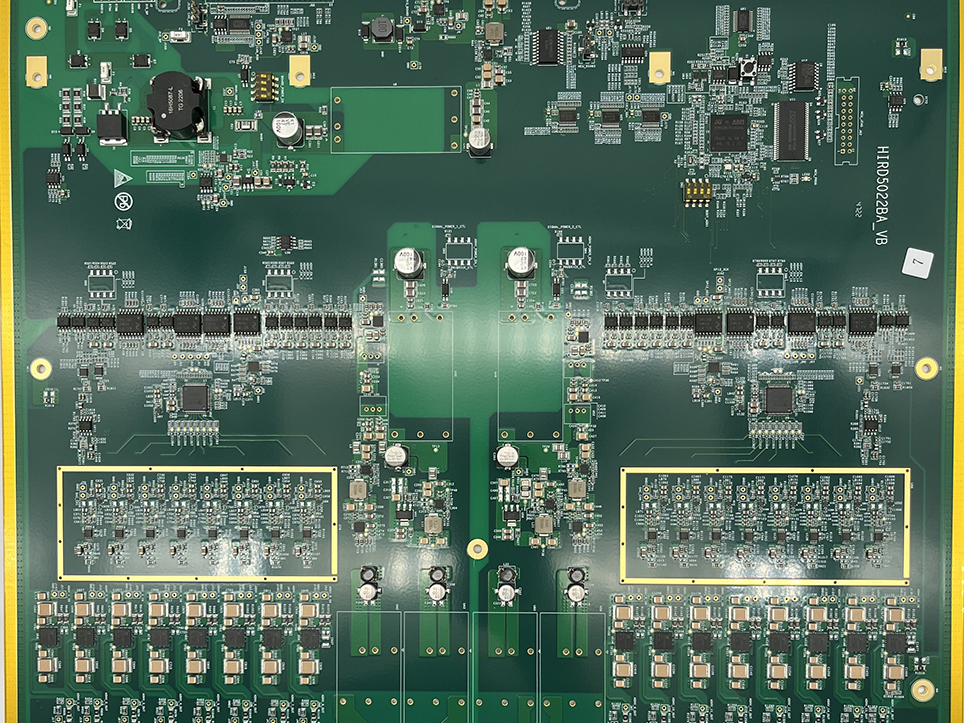

設備組合是布局優化的基礎，需根據產品的元件類型、封裝規格與產能目標進行定制化配置。針對01005超小型元件的SMT加工，應選擇貼裝精度達±0.025mm的高精度貼片機（如FUJI NXTR A），搭配SPI焊膏檢測設備，確保微小元件的貼裝質量；針對BGA、QFP等大型封裝元件，需配置帶有3D共面性檢測功能的泛用機，配合真空回流焊爐（如Rehm VisionXP+Vac），減少焊點氣孔與虛焊問題。

設備數量的配比需通過產能測算確定，公式為：貼片機數量=日均產能×每塊PCB元件點數÷（設備單機速度×日均有效生產時間×設備利用率），如日均需加工1000塊PCB（每塊含800個元件點），選用速度為115000CPH的YAMAHA YRM20貼片機，日均有效生產時間10小時，設備利用率85%，則需配置貼片機數量=（1000×800）÷（115000×10×0.85）≈0.83，即配置1臺高速貼片機即可滿足需求，同時需預留10%-15%的產能冗余，應對訂單波動。

2. 物流系統重構：打造SMT加工的高效流轉網絡

物流效率是影響SMT加工產能的關鍵因素，布局優化需構建“設備-物料-人員”的高效流轉網絡。核心策略包括：

2.1 引入AGV自動導引車與“水蜘蛛”配送機制，按JIT（準時化）原則每30分鐘配送一次物料，線邊庫存控制在30分鐘用量內，減少物料積壓；

2.2 料架車與備料臺設置在貼片機旁3米范圍內，采用模塊化治具設計，換型時無需拆卸整機結構，僅需替換適配治具板，配合參數記憶功能實現快速換型；

2.3 采用重力滑道與智能接駁臺傳輸PCB板，替代人工搬運，使工序間傳輸時間縮短60%，同時減少PCB板的碰撞損傷。

某蘋果供應鏈企業的物流優化案例顯示，通過重構物流系統，SMT加工的物料等待時間從28分鐘/批次縮短至8分鐘/批次，生產線稼動率從60%提升至88%，年節約運營成本120萬元。

3. 智能技術融合：以數字化賦能布局升級

通過融合數字孿生、AI視覺檢測、MES系統等技術，可實現布局效能的質的飛躍。具體應用包括：

3.1 利用數字孿生技術構建虛擬布局模型，模擬不同設備組合、物流路徑的運行效率，提前發現布局沖突與瓶頸環節，降低試錯成本；

3.2 在布局設計時預留傳感器安裝位置，通過IIoT技術實現設備數據實時采集，MES系統可動態調整生產節拍，使SMT加工的設備利用率提升15%-20%；

3.3 集成AI視覺檢測系統（如AOI設備與貼片機聯動），在貼裝過程中實時檢測元件位置偏移，自動調整貼裝參數，使貼裝良率提升至99.9%。

ITW EAE的氧含量閉環控制系統在回流焊爐中的應用，可精準控制爐膛內氧含量在200PPM至2000PPM范圍內，配合布局中的溫度場優化，使焊接不良率降低60%，充分體現了智能技術與布局優化的協同效應。

4. 空間細節優化：挖掘SMT加工的隱性效能

細節決定布局的最終效果，2025年的布局優化已深入到空間利用的每個細節，核心優化點包括：

4.1 設備間距精準把控：貼片機與回流焊爐間距控制在5米內，AOI檢測設備與貼片機間距不超過3米，減少PCB板傳輸距離；兩條生產線間距保持1.2米以上，確保設備維護與人員通行空間；

4.2 輔助區域科學規劃：錫膏放置區需遠離熱源，溫度控制在2-10℃，同時靠近印刷機便于取用；網板放置區、返修站設置在線尾，實現“檢測-返修”的快速銜接；垃圾區與物料區嚴格分離，避免污染；

4.3 防靜電與溫濕度控制：車間地面采用防靜電地板，設備接地電阻≤4Ω；安裝智能空調與加濕器，使車間溫度保持在22±3℃，濕度45%-65%，滿足SMT加工的環境要求。

某電子科技企業的細節優化實踐顯示，通過調整設備間距與輔助區域布局，SMT加工的單位面積產能提升25%，設備維護時間縮短30%，充分驗證了細節優化的價值。

5. 綠色節能設計：適配低碳制造的行業趨勢

環保法規的升級與“碳中和制造”需求的增長，2025年的SMT加工布局優化需融入綠色節能理念。核心策略包括：

5.1 設備布局考慮能源消耗：將高能耗設備（如回流焊爐）集中放置，采用集中抽風與余熱回收系統，降低能耗30%；選用節能型設備（如配備EC電機的回流焊爐），減少運行成本；

5.2 物流路徑優化減少能耗：AGV行駛路徑按最短距離規劃，避免無效行駛；采用電動叉車替代燃油叉車，降低碳排放；

5.3 照明與電力優化：車間采用LED節能照明，按生產區域按需分區控制；電力線路采用橋架布線，減少線損，同時預留新能源設備的供電接口。

ASYS Group的GenS系列智能設備在布局中的應用，通過智能化能源管理和減少氣動元件使用，可優化碳足跡30%，實現了SMT加工的生態與經濟雙贏。

6. 持續改進機制：構建SMT加工的動態優化體系

布局優化并非一次性工程，需建立持續改進機制，根據生產數據與技術升級動態調整。核心措施包括：

6.1 建立布局優化指標體系：重點監控設備利用率（OEE）、物料搬運距離、換型時間、不良率等關鍵指標，每月進行數據復盤；

6.2 定期開展價值流圖（VSM）分析：每季度繪制SMT加工的信息流與實物流圖，識別瓶頸環節，針對性優化布局；

6.3 結合技術升級調整布局：當引入新型貼片機、檢測設備或生產模式轉型時，及時重構布局，確保設備效能與SMT加工需求匹配。

某ODM代工企業通過建立持續改進機制，SMT加工的布局方案每半年優化一次，生產線產能年均提升12%，不良率年均下降0.8%，成功適應了市場需求的動態變化。

四、實戰案例：SMT貼片加工設備布局優化的落地成效

理論與策略的價值最終需通過實踐驗證，以下結合2025年兩家不同規模企業的布局優化案例，具體呈現優化路徑與量化成效，為行業提供可借鑒的實踐經驗：

案例一：中型電子企業的U型布局改造項目

某專注于智能音箱ODM代工的中型企業，原有兩條直線型SMT生產線，面臨多品種訂單切換頻繁、在制品積壓嚴重、產能不足等問題。2025年初啟動布局優化項目，核心措施包括：

1. 將兩條直線型生產線改造為U型柔性生產線，設備間距從1.8米壓縮至1.2米，上料區與下料區合并設置，物料搬運距離從25米縮短至4米；

2. 優化設備組合：每條生產線配置1臺高精度印刷機+2臺高速貼片機（YAMAHA YRM20）+1臺泛用機+1臺真空回流焊爐+2臺AOI檢測設備，滿足0402至BGA的全類型元件貼裝；

3. 引入MES系統與可視化看板，實時監控生產節拍與設備狀態，建立“水蜘蛛”物料配送機制；

4. 培養多能工團隊，實現工序間人員柔性調配，減少換型時的人員等待。

項目落地3個月后，量化成效顯著：

① SMT加工日產能從8000臺提升至10000臺，增幅25%；

② 換型時間從90分鐘/批次縮短至25分鐘/批次，單日換型次數從4次提升至10次；

③ 產品不良率從4.5%降至1.6%，返工成本節約58萬元/年；

④ 訂單交付周期從15天壓縮至9天，客戶投訴率下降85%。

案例二：小型企業的模塊化+雙層布局升級

某小型電子企業專注于醫療電子配件生產，車間面積僅300平方米，面臨空間受限與高精度SMT加工需求的矛盾。2025年采用“模塊化+雙層”復合布局方案，核心措施包括：

1. 構建兩層立體生產空間：下層布置2條模塊化SMT生產線，每條生產線包含“貼裝-焊接-檢測”功能模塊；上層設置備料區、返修區與辦公區，通過垂直升降機實現物料傳輸；

2. 設備選型聚焦高精度與小型化：選用博瑞先進XJ10全自動貼片機（貼裝精度±0.02mm）、Rehm Condenso XS Smart氣相焊接系統，適配醫療電子的高精度要求；

3. 采用數字孿生技術提前模擬布局，優化設備間距與物流路徑，避免空間沖突；

4. 配置防靜電地板與智能溫濕度控制系統，滿足醫療電子SMT加工的環境要求。

項目落地后，企業實現了空間與效能的雙重突破：

① 車間空間利用率提升70%，300平方米車間實現了原500平方米的產能；

② SMT加工的貼裝良率穩定在99.8%，滿足醫療電子的質量標準；

③ 設備利用率從62%提升至89%，日均產能提升40%；

④ 年運營成本節約80萬元，其中空間租賃成本節約30%，能耗成本節約25%。

五、布局優化引領SMT貼片加工的高質量發展

在2025年電子制造產業升級的浪潮中，SMT貼片加工的競爭已從單一設備性能的比拼，轉向全流程效能的較量，而元件封裝設備布局的優化正是提升全流程效能的核心抓手。從直線型到U型、模塊化、雙層布局的迭代，從人工物流到智能配送的升級，從靜態布局到動態優化的轉變，SMT貼片加工設備布局的每一次優化，都在推動生產效率、產品質量與成本控制的全面提升。

遵循流程連續性、產能匹配、柔性適配、人機工程、可持續擴展的核心原則，結合設備組合、物流重構、智能融合、細節優化、綠色節能、持續改進的關鍵策略，企業可實現SMT貼片加工設備布局的全維度升級。無論是大型企業的智能化產線重構，還是中小企業的空間效能挖掘，布局優化都能帶來顯著的量化收益，成為企業在激烈市場競爭中脫穎而出的關鍵支撐。

如何優化smt貼片加工元件封裝設備布局，要先通過產能測算確定高速/泛用貼片機、檢測設備的精準配比。融入數字孿生技術模擬布局方案，規避瓶頸環節，再聯動MES系統實現設備狀態實時監控。合理規劃AGV物流路徑，線邊庫存控制在30分鐘用量內，讓設備效能、物料流轉與訂單需求精準匹配，推動SMT加工向智能化、高效化升級。
