軟板smt貼片加工工藝流程

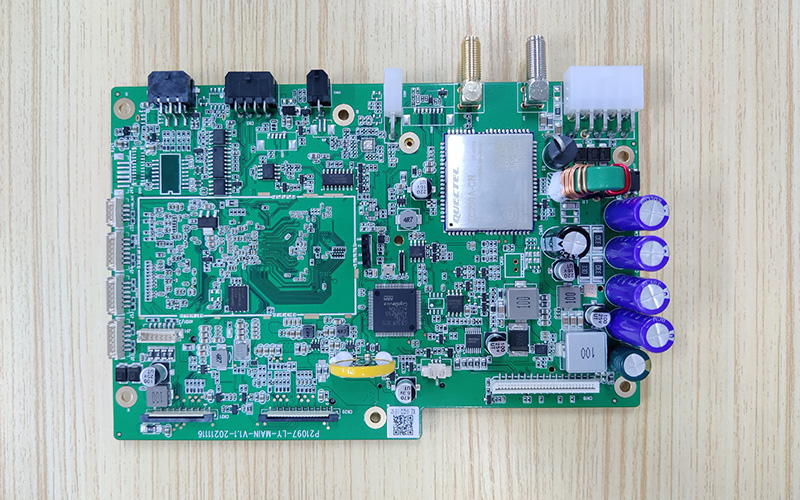

軟板smt貼片加工工藝是一種特殊的表面組裝技術，主要用于在FPC（Flexible Printed Circuit）上進行貼片。軟板smt貼片加工工藝流程包括：錫膏印刷、零件貼裝、過爐固化、回流焊接、AOI光學檢測、維修、分板、磨板和洗板，通常要求環境溫度恒溫在20℃左右，相對濕度保持在60%以下。此外，錫膏印刷環節中，需要選擇金屬漏板的厚度一般選擇在0.1mm-0.5mm之間，漏孔的面積一般比焊盤要小10%左右。

印刷參數也非常重要，包括刮刀種類及硬度、刮刀與FPC的夾角以及印刷方向等。由于FPC固定方式的特殊性，不宜采用金屬刮刀，而應用硬度在80-90度的聚胺酯平型刮刀。刮刀與FPC的夾角一般選擇在60-75度之間。

軟板SMT貼片加工工藝流程還包括分板和磨板環節，這是將大板分割成小板進行后續工序，并對PCB板進行磨削處理。以上就是軟板SMT貼片加工的基本工藝流程，每一步都非常重要，缺一不可。在整個生產過程中，還需要嚴格按照操作規程進行操作，以確保產品質量和生產效率。

軟板SMT貼片加工工藝流程細則：

1.軟板SMT貼片加工準備工作：首先需要制作SMT貼片加工所需的PCB板，并選購和準備好所需的元器件。

2.軟板SMT貼片加工錫膏印刷：在PCB板上均勻地印刷焊膏，這個步驟是通過模板上的小孔使焊膏只能印刷在所需的位置上。

3.軟板SMT貼片加工零件貼裝：將選好的元器件精確地貼放到焊膏上的位置。這一步驟通常由SMT設備來完成，通過自動進料、精確定位和貼裝等功能，使得貼片過程更加高效和準確。

4.軟板SMT貼片加工焊接：將已貼放好的元器件進行焊接。焊接可以通過熱風爐、紅外線爐或回流爐等設備來完成，通過加熱使焊膏融化并與PCB板和元器件之間形成可靠的焊接連接。

5.軟板SMT貼片加工檢測和修復：對焊接后的PCB板進行檢測，以確保焊接質量的合格。如果發現焊接不良或其他問題，需要進行修復或調整。

6.軟板SMT貼片加工清洗：將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。

7.軟板SMT貼片加工分板和磨板：將大板分割成小板進行后續工序，并對PCB板進行磨削處理。

以上就是軟板SMT貼片加工的基本工藝流程，每一步都非常重要，缺一不可，在整個生產過程中，還需要嚴格按照操作規程進行操作，以確保產品質量和生產效率。
