smt表面組裝元器件有哪些？

今天我們將結合2025年新工藝標準，與EEAT（專業、權崴、可信、時效）核心原則，為電子制造從業者提供系統性參考，剖析smt表面組裝元器件有哪些？助力企業快速把握SMT加工技術前沿，實現降本增效與質量提升的雙重目標。

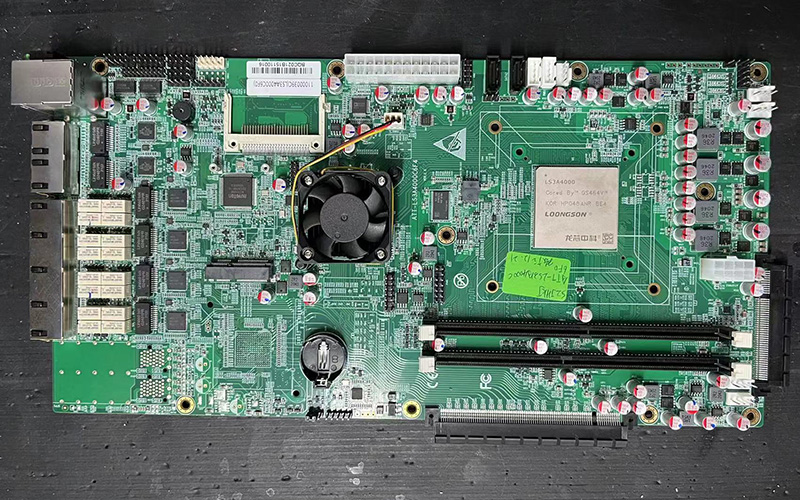

一、SMT表面組裝元器件的分類體系與特性解析

根據國際電子工業協會（EIA）標準，SMT表面組裝元器件主要分為三大類：無源元件（SMC）、有源器件（SMD）及機電元件，其分類邏輯與特性演變緊密關聯電子產品的技術迭代路徑。

1. 無源元件（SMC）的微型化與標準化進程

無源元件作為電路基礎構成單元，在SMT加工中占據大的比重。以片式電阻（如0603、0201封裝）為例，其尺寸已從早期的3.2mm×1.6mm縮減至0.6mm×0.3mm，通過三層電極結構（內層銀鈀合金、中間鎳層、外層錫鉛合金）實現高精度焊接。電容方面，單片陶瓷電容器（MLCC）的容量范圍已擴展至1pF-100μF，滿足高頻電路對寄生電容的嚴苛要求。濾波器、陶瓷振蕩器等元件則通過扁平化設計，將引腳間距壓縮至0.5mm以下，適配高密度PCB布線需求。

2. 有源器件（SMD）的集成化與功能擴展

有源器件以集成電路（IC）為核心，涵蓋微處理器、存儲器、功率器件等品類。BGA（球柵陣列）與CSP（芯片級封裝）技術的普及，使IC引腳數突破1000+，同時通過倒裝芯片工藝實現晶圓級封裝，顯著提升信號傳輸速度與散熱效率，如5G基站中的射頻前端模塊采用0.4mm引腳間距的QFN封裝，配合3D-TLC錫膏印刷技術，確保高頻信號完整性。功率器件方面，MOSFET與IGBT的SMD封裝通過銅基板散熱設計，滿足電動汽車對高功率密度的需求。

3. 機電元件的片式化與可靠性強化

傳統插裝式機電元件（如開關、繼電器、連接器）已全面實現片式化改造。以表面貼裝繼電器為例，其觸點間距壓縮至1.27mm，通過激光焊接工藝確保觸點接觸電阻≤50mΩ。濾波器、熱敏電阻等元件則采用多層陶瓷基板結構，結合玻璃鈍化層保護，在-55℃~125℃寬溫環境下保持電氣性能穩定。值得注意的是，氣密性封裝器件（如陶瓷DIP）仍保留引腳結構，但通過焊球陣列實現與PCB的表面貼裝連接，兼顧可靠性與裝配效率。

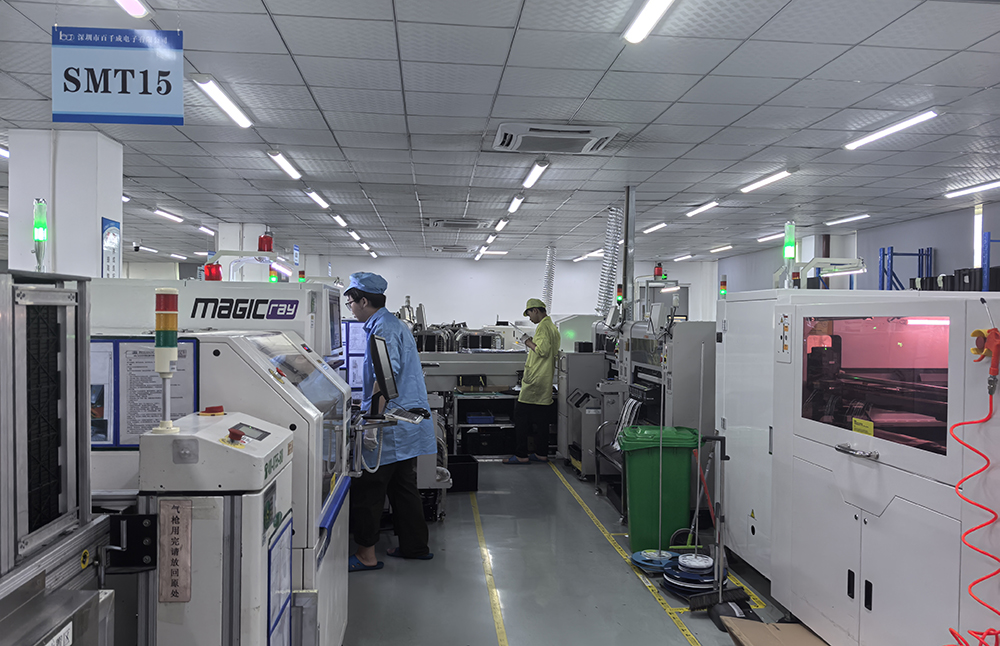

二、SMT加工工藝的核心環節與技術突破

SMT加工流程涵蓋錫膏印刷、元件貼裝、回流焊接、檢測返修四大核心環節，每個環節的技術創新直接影響產品質量與生產效率。

1. 錫膏印刷：精度控制與材料革新

錫膏印刷是SMT加工的首道工序，其精度直接影響焊接質量。2025年行業標準要求鋼網開孔滿足“三徑”原則：開孔直徑=元件引腳寬度+0.05mm，開孔面積比控制在0.6-0.8。采用3D-SPI自動檢測系統，可實現錫膏厚度偏差≤±10μm，填充率≥85%。在材料方面，無鉛錫膏（如Sn-Ag-Cu合金）已全面替代傳統含鉛焊料，配合水溶性助焊劑，滿足RoHS 2.0環保標準。針對微型元件（如01005封裝），推薦采用“先輕壓后重壓”的分段式貼裝策略，結合離子風裝置消除靜電干擾，確保貼裝成功率≥99.9%。

2. 元件貼裝：設備精度與柔性化生產

貼片機作為SMT產線核心設備，其精度已提升至±40μm@3σ。六軸聯動貼裝頭配備激光高度傳感器，可實時補償PCB翹曲變形，確保0201元件貼裝精度。在柔性化生產方面，模塊化貼片機支持快速換線，適配從研發樣板到大規模量產的全流程需求，如三星481plus貼片機支持0402至BGA封裝的全尺寸元件貼裝，通過自動換吸嘴系統實現秒級切換，生產效率達100000CPH（每小時貼裝數）。

3. 回流焊接：溫度曲線優化與氮氣保護

回流焊接工藝通過精確控制溫度曲線，確保焊點冶金結構穩定。典型無鉛工藝采用四段升溫區：預熱區120-160℃（90-120s）、恒溫區180-190℃（60-90s）、回流區235-245℃（30-50s）、冷卻區≤4℃/s。2025年推薦采用氮氣保護工藝，通過降低焊接區域氧含量，將空洞率控制在2%以下。AI智能控溫系統可實時優化爐溫曲線，結合在線AOI檢測，實現焊接缺陷（如虛焊、冷焊）的自動識別與修復。

4. 檢測返修：多維度質量管控體系

SMT加工質量管控采用“三檢制”體系：首件檢測、巡檢抽檢、終檢全檢。AOI檢測覆蓋元件偏移、極性反轉、錫量異常等28類缺陷，檢測算法定期更新以適配新型元件（如FC-CSP）。AXI檢測重點識別BGA焊點空洞、冷焊等隱性缺陷，識別準確率≥99.2%。返修流程采用“三步走”策略：X-ray定位缺陷、精密熱風槍控溫（±5℃）、光學檢測驗證修復效果，確保返修記錄可追溯至具體工單。

三、SMT元器件的關鍵特性與加工適配性

各類SMT表面組裝元器件的性能差異不僅體現在電氣參數上，其物理特性與封裝規格對SMT加工工藝的適配性更為關鍵。在2025年的高精度制造場景下，元器件特性與SMT加工工藝的精準匹配，已成為提升生產良率與產品可靠性的核心要素。

1. 尺寸規格：微型化趨勢下的加工挑戰

SMT元器件的尺寸規格以英制與公制雙重標準標注，常見的片式元件尺寸從01005（英制，對應公制0402）到2010（英制，對應公制5025）不等。這種尺寸差異直接決定了SMT加工的設備選型與工藝參數設置。

微型化是當前SMT元器件的核心發展趨勢，01005規格元件的單位密度較五年前提升300%以上，但隨之而來的是貼裝難度的指數級增長。這類元件重量僅0.001g，吸嘴吸附時易出現“飛片”現象，需采用YAMAHA YRM20貼片機的超高速轉塔式貼裝頭，通過精準的真空控制實現穩定吸附，同時微型元件的焊盤面積極小，鋼網開孔精度需達到±3μm，否則易出現焊錫膏量不足導致的虛焊問題。

中大型元器件則面臨不同的加工難題，如2010規格的功率電阻重量較大，貼裝時需控制Z軸下降速度防止PCB形變；而尺寸超過200×150mm的異形元件，需采用模塊化貼片機的擴展工作臺，配合雙機械手協同作業完成貼裝。在混合貼裝場景中，SMT加工設備需具備快速切換吸嘴與識別模式的能力，兼顧微型元件的精度需求與大型元件的承載能力。

2. 封裝工藝：從基礎到先進的適配邏輯

封裝工藝不僅決定了元器件的物理形態，更直接影響SMT加工的焊接方式與質量控制重點。不同封裝類型的元器件需匹配差異化的SMT加工流程，這是實現高效生產的關鍵前提。

標準矩形封裝（如片式電阻電容）采用簡單的陶瓷-金屬結構，SMT加工中可通過高速貼片機實現每小時12萬次的貼裝效率，焊接時只需遵循常規回流焊曲線即可。而BGA、CSP等球柵封裝器件則需特殊處理——焊接前需對焊球進行共面性檢測，焊接中采用真空回流工藝去除氣孔，焊接后通過X射線檢測確認焊點質量，整個流程較標準元件多6道質量控制點。

晶圓級封裝（WLCSP）作為先進封裝技術的代表，其元器件表面直接形成焊凸點，無需中間轉接層，SMT加工時可省略助焊劑涂抹環節，但需嚴格控制PCB焊盤的平整度（公差≤5μm）。ASYS Group推出的GenS系列智能設備可針對這類封裝器件實現動態貼裝補償，通過多點觸控界面實時調整工藝參數，確保焊接良率達到99.9%以上。

3. 材料特性：決定加工工藝的核心參數

元器件的材料構成（如陶瓷、塑料、金屬）直接影響其在SMT加工中的溫度耐受性、可焊性與機械強度，是工藝參數設計的核心依據。忽視材料特性的適配性，往往會導致嚴重的加工缺陷。

陶瓷基元器件（如片式電容、電感）具有優異的絕緣性，但脆性較大，SMT加工中貼裝壓力需控制在0.1-0.3N之間，否則易出現裂紋。塑料封裝元器件（如SOP IC）則需關注耐高溫性能，回流焊峰值溫度通常不超過240℃，且升溫速率需控制在3℃/s以內，防止塑料外殼變形。金屬外殼元器件（如功率晶體管）散熱性好，但焊接時需注意焊錫膏與金屬表面的潤濕性，必要時采用鍍鎳-金處理提升可焊性，且鍍金層厚度需控制在0.5μm以下，避免焊點脆變。

焊端材料的選擇同樣關鍵，常見的Sn-Pb合金焊端已逐漸被無鉛焊端（如Sn-Ag-Cu）替代，以滿足RoHS 3.0環保法規要求。這類無鉛焊端在SMT加工中需采用新型低溫焊料，液相線溫度可降至170℃，既能降低PCB熱應力，又能兼容現有回流焊設備，但需對氧含量進行閉環控制，將其穩定在200-2000PPM范圍內。

四、SMT加工在重點行業的應用案例

SMT加工技術廣泛應用于消費電子、汽車電子、5G通信、醫療設備等領域，其技術演進與行業需求深度融合，推動電子制造產業向高精度、高可靠性、綠色化方向發展。

1. 消費電子：輕薄化與高集成度需求

智能手機、平板電腦等消費電子產品對SMT加工提出級致要求。以iPhone 15主板為例，其采用堆疊式BGA封裝，集成CPU、內存、基帶芯片于一體，通過0.3mm引腳間距實現高密度互聯。SMT加工中采用3D-SPI檢測錫膏印刷質量，結合六軸貼片機實現01005元件的精準貼裝，確保主板尺寸縮減至傳統設計的60%，同時滿足5G通信對信號完整性的嚴苛要求。

2. 汽車電子：高可靠性與抗干擾設計

汽車電子系統（如ECU、ADAS）需在-40℃~125℃寬溫環境下穩定工作，對SMT加工的可靠性提出更高要求。采用氣密性封裝器件（如陶瓷DIP）與高Tg值PCB基材，結合無鉛焊接工藝，確保焊點在熱循環中保持機械強度。針對電磁干擾問題，通過優化元件布局與屏蔽層設計，將耦合電容降低至0.5pF以下，滿足ISO/TS 16949汽車行業質量標準。

3. 5G通信：高頻高速信號完整性保障

5G基站與終端設備需處理GHz級高頻信號，對SMT加工的精度與材料提出革命性要求。采用低損耗基材（如PTFE）與高頻元件（如GaN功率放大器），結合3D-TLC錫膏印刷技術，確保信號傳輸損耗≤0.1dB/cm。在封裝方面，QFN與LGA封裝通過焊球陣列實現低電感連接，適配毫米波天線模塊的高密度集成需求。

4. 醫療設備：高精度與生物兼容性要求

醫療監護儀、超聲診斷設備等醫療電子產品需滿足嚴格的生物兼容性與可靠性標準。SMT加工中采用醫用級錫膏（如Sn-Bi合金），配合無鉛焊接工藝，確保焊點在滅菌環境下保持電氣性能穩定。針對植入式設備（如心臟起搏器），采用陶瓷封裝與激光焊接工藝，實現IP68級防水與生物兼容性認證。

SMT表面組裝元器件（SMD）是指無需對印制電路板（PCB）進行鉆孔，可直接通過SMT加工工藝貼裝、焊接在PCB表面的電子元件。經過半個多世紀的發展，其家族已形成涵蓋無源元件、有源元件、集成電路及異型元件的完整體系，不同類別元器件在SMT加工流程中承擔著各自的功能角色。

從智能手機的微型芯片到新能源汽車的動力控制模塊，SMT表面組裝元器件是所有精密電子設備的核心組成，而專業的SMT加工則是釋放這些元器件性能的關鍵。在2025年的電子制造產業中，只有深刻理解各類元器件的特性差異，建立精準的工藝適配與質量管控體系，才能通過SMT加工技術實現產品性能與可靠性的雙重突破。
