smt加工元件封裝都有哪些設備組成？

2025年全球SMT設備市場規模已突破320億美元，其核心價值在于通過精密元件封裝與自動化組裝，實現電子產品的小型化、高性能與低成本。本文將深入探討smt加工元件封裝都有哪些設備組成？結合2025年新技術趨勢，為電子制造從業者提供從設備選型到工藝優化的完整參考。

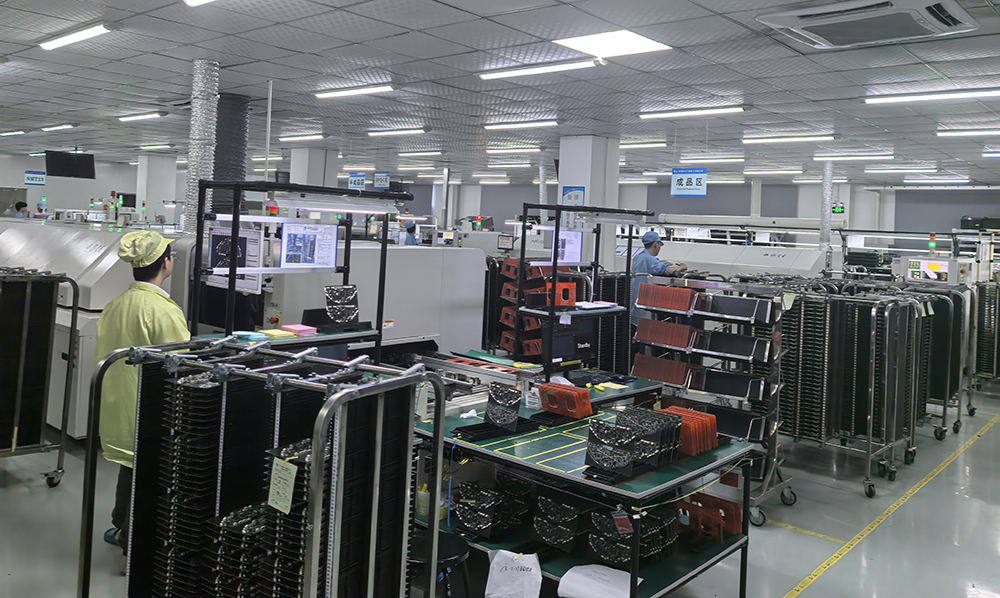

一、SMT加工設備體系的核心架構

SMT封裝設備是一個高度集成的自動化系統，涵蓋從元件貼裝到檢測的全流程。根據工藝需求，其核心設備可分為以下幾類：

1. 基礎工藝鏈：印刷→貼裝→焊接→檢測的閉環

SMT產線設備配置遵循"焊膏印刷-元件貼裝-回流焊接-質量檢測"的工藝主線，典型配置包括：

① 焊膏印刷機：采用鋼網開孔精度±0.01mm的納米涂層技術，支持0.2mm間距BGA的錫膏精準填充。

錫膏印刷是SMT工藝的起點，其精度直接決定后續焊接質量。主流設備包括全自動視覺印刷機，配備激光切割鋼網和電拋光技術，開孔精度可達±15μm，孔壁粗糙度Ra≤0.8μm，如嘉立創采用的全自動視覺印刷機可實現±25μm的印刷精度，厚度偏差控制在±15μm內，并通過每5次印刷自動清潔功能保障錫膏利用率≥92%。

② 貼片機：配備飛行視覺定位系統，實現01005元件（0.4×0.2mm）±0.025mm的貼裝精度。

貼片機是SMT產線的“心臟”，負責將微小元件精準貼裝至PCB板。以日本富士NXT-III系列為例，其支持01005封裝（0.4mm×0.2mm）元件的貼裝，精度達±0.025mm，旋轉精度±0.5°，每小時貼裝速度可超2000萬點。針對高難度封裝，如0.4mm間距BGA或3D堆疊封裝，需配備多軸協同運動系統和高分辨率視覺對位系統。

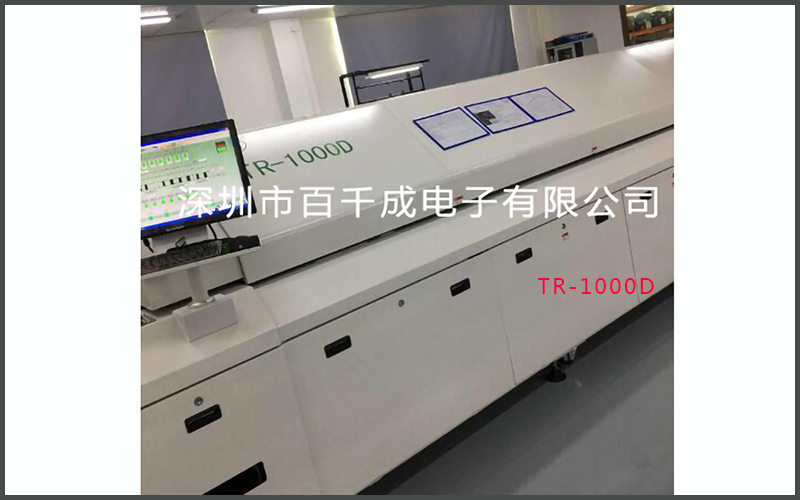

③ 回流焊爐：8溫區氮氣保護設計，峰值溫度控制精度±0.5℃，支持無鉛焊膏的J型溫度曲線。

回流焊通過精確的溫度曲線實現元件與PCB的冶金結合。先進設備如德國ERSA十溫區氮氣回流焊爐，具備±1℃的溫區控制精度，氧含量≤500ppm，冷卻速率可調范圍1-6℃/s，可有效降低焊點空洞率至≤15%（IPC-A-610 Class 3標準）。

④ 檢測設備：AOI+3D SPI+X-Ray的三重檢測體系，缺陷檢出率可達99.97%。

4.1 SPI（錫膏檢測）：分辨率15μm，覆蓋率100%，提前攔截少錫、連錫缺陷。

4.2 AOI（自動光學檢測）：樶小檢出缺陷25μm，誤判率≤0.5%，適用于元件偏移、缺失檢測。

4.3 AXI（X射線檢測）：分辨率5μm，可穿透BGA焊點內部，識別隱藏缺陷。

2. 輔助系統的技術突破

包括自動上/下板機、分板機、載帶包裝機等。其中載帶包裝機如全自動編帶機，集成CCD視覺復檢功能，可實現芯片方向、尺寸的實時校驗，滿足SMD元件封裝的高效需求。

① 供料系統：采用磁懸浮傳輸技術，供料器換型時間縮短至15秒。

② 防靜電體系：ISO 14644-1標準潔凈室，離子風除塵效率達99.9%。

③ 能源管理：變頻控制技術使設備能耗降低30%，符合綠色制造規范。

二、關鍵設備的技術演進與選型策略

近年來SMT封裝設備在智能化、精密化方向取得顯著突破。以嘉立創為例，其通過以下技術創新樹立行業標桿：

1. 焊膏印刷設備：精度與效率的雙重革命。

① 技術突破：2025年主流設備已實現雙軌道并行印刷，產能提升至150片/小時。

② 選型要點：

2.1 小批量生產：手動/半自動機型（精度±0.05mm，價格10-30萬）。

2.2 批量生產：全自動閉環系統（集成SPI在線補償，投姿回報周期＜18個月）。

③ 典型案例：某5G模塊廠商采用納米銀漿印刷方案，使天線良率從92%提升至98.5%。

2. 貼片機的智能化升級

① 核心技術：

1.1 多模組協同：3個貼裝頭同步作業，實現0.025mm級微元件貼裝。

1.2 AI視覺系統：基于深度學習的元件極性識別，準確率突破99.99%。

1.3 精度控制體系升級：建立±25μm@3σ（Cpk≥1.33）的貼裝精度標準，位置重復精度±15μm，并通過供料器精度±0.1mm的優化，確保0201封裝良品率達99.7%。

1.4 工藝兼容性強化：支持從常規封裝（如SOP-50）到特殊工藝（如倒裝芯片Flip Chip、晶圓級封裝WLCSP）的全覆蓋，如針對0.3mm超薄CSP封裝，開發專用吸嘴和壓力控制系統，良品率穩定在98.5%以上。

1.5 綠色制造與能效優化：引入無鉛焊接工藝，峰值溫度耐受達260℃，同時通過氮氣循環系統降低能耗30%。在汽車電子領域，其設備通過AEC-Q100認證，可在-40℃~125℃環境下穩定運行。

② 選型矩陣：

3. 回流焊接的工藝控制革命

① 新技術：

1.1 氮氣保護：氧含量控制在50ppm以下，BGA空洞率＜5%。

1.2 動態溫控：每秒50次的溫度采樣，自適應補償PCB熱容差異。

② 選型建議：

2.1 混合組裝線：雙溫區回流焊（30-350℃寬溫域）。

2.2 高可靠性產品：12溫區真空回流焊（支持芯片級封裝）。

4. 設備選型策略與生產效能提升路徑

企業需根據自身產品特性（如元件密度、封裝復雜度）制定設備采購方案：

① 中小型批量生產：優先選擇模塊化設備組合，如半自動錫膏印刷機+桌面式貼片機+小型回流焊爐，降低初期投入成本。此類配置適用于研發打樣及小批量訂單，交期可縮短至24小時。

② 大規模量產場景：需部署全自動化產線，集成雙軌道回流焊、在線ICT測試等設備，如某TWS耳機主板產線采用富士NXT-III貼片機+ERSA回流焊爐組合，實現0.6mm超薄板貼裝，單日產能達200萬片，良品率99.6%。

③ 異形元件處理方案：對于連接器、大尺寸電解電容等非標準元件，需定制吸嘴、夾具及預熱模塊。嘉立創通過延長預熱時間至120秒，成功解決電源模塊等大熱容元件的虛焊問題，缺陷率降至0.15%以下。

三、檢測系統的創新應用

1. 缺陷檢測技術矩陣

2. 智能檢測系統架構

① 數據閉環：檢測結果實時反饋至印刷/貼裝工位，形成工藝優化閉環。

② 案例分析：某車載電子廠商部署AI視覺系統后，焊點缺陷率從0.12%降至0.03%。

③ AI驅動的自適應控制：通過機器學習實時優化溫度曲線、貼裝壓力等參數，如嘉立創計劃開發的AI選型系統，可根據BOM自動推薦優的封裝方案，減少設計迭代次數。

④ 數字孿生技術應用：構建虛擬產線模型，模擬設備稼動率、換線效率等指標。某PLC控制器項目通過數字孿生優化，將設備綜合效率（OEE）提升至92%。

⑤ 低碳化轉型：采用碳化硅加熱模塊、余熱回收系統等節能技術，目標在2026年前實現單位產值碳排放下降40%。

四、產線配置的黃金法則

1. 設備選型四維模型

① 產能維度：按日均產能匹配設備規格（參考公式：UPH=理論速度×時間利用率×良率）。

② 技術維度：評估設備兼容性（如01005元件需配備微吸嘴技術）。

③ 成本維度：TCO（總擁有成本）計算應包含能耗、維護、耗材等隱性成本。

④ 擴展維度：預留MES系統接口，支持未來產線升級。

2. 典型產線配置方案

① 方案A（小批量多品種）：

1.1 預算：50-80萬。

1.2 設備：半自動印刷機+中速貼片機+基礎檢測模塊。

1.3 優勢：換線時間＜30分鐘，適合研發打樣。

② 方案B（大批量量產）：

2.1 預算：300-500萬。

2.2 設備：全自動高速線+AI檢測系統。

2.3 優勢：UPH＞10,000片/小時，支持24小時無人化生產。

五、智能化與可持續發展

1. 智能制造升級路徑

① 數字孿生：建立產線虛擬模型，實現工藝參數的預測性優化。

② 工業物聯網：設備聯網率＞90%，實時監控關鍵參數（如錫膏粘度、貼裝壓力）。

2. 綠色制造技術突破

① 低溫焊接工藝：能耗降低40%，無鉛焊料占比提升至85%。

② 溶劑回收系統：VOCs排放減少90%，符合歐盟RoHS 3.0標準。

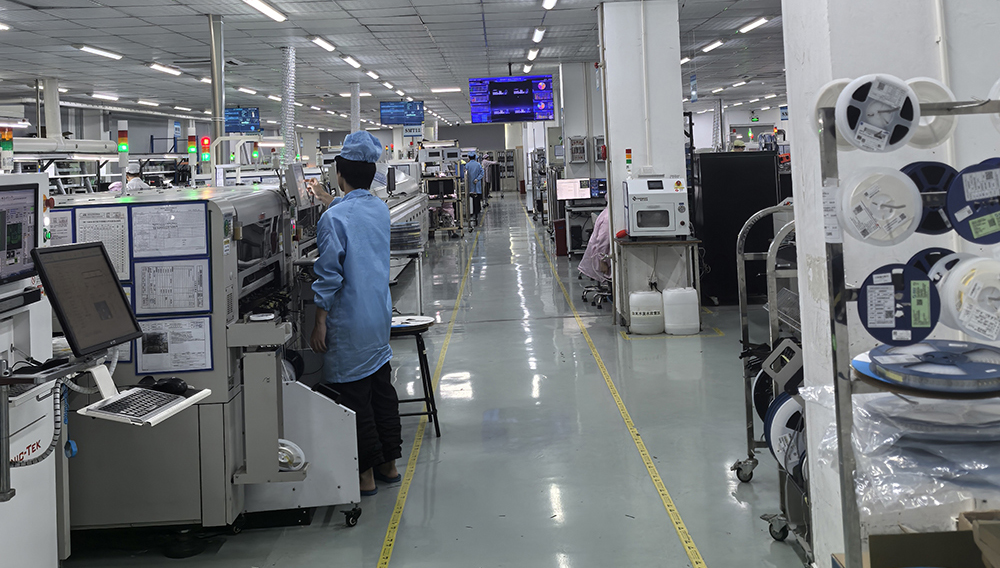

六、SMT貼片加工的流程是什么？

1. 詳細工藝流程

SMT貼片加工是將微型元器件通過自動化設備精準貼裝到PCB表面，并完成電氣連接的工藝過程。其流程以高精度、高效率為特征，涵蓋從基板處理到成品檢測的全鏈條環節。

① 前期準備階段

1.1PCB預處理

1.1.1烘烤除濕：存放超24小時的PCB需在120±5℃下烘烤2-4小時，消除濕氣防止爆板。

1.1.2清潔：采用離子風刀去除表面粉塵、油污，確保焊盤氧化層厚度≤0.3μm。

1.1.3定位校準：通過光學識別MARK點，定位精度達±0.01mm。

② 錫膏印刷（關鍵環節）

2.1鋼網制作：激光切割鋼網開口（厚度0.10-0.18mm），匹配焊盤設計。

2.2印刷參數：刮刀壓力3-8kgf/cm2，速度20-80mm/s，脫模速度0.5-2mm/s，避免錫膏坍塌。

2.3質量檢測（SPI）：三維檢測錫膏體積偏差≤±15μm、面積覆蓋率≥85%，缺陷率<0.1%12。

③ 精密貼裝

3.1設備選擇：

3.1.1高速貼片機：處理0201/0402小型元件，速度達10萬CPH。

3.1.2多功能貼片機：應對BGA、QFN等異形元件，支持3D激光共面性校正。

3.2關鍵控制：

3.2.1貼裝壓力0.5-3N，高度偏差±0.05mm23；

3.2.2X/Y軸精度±0.025mm，旋轉角度±0.5°。

④ 回流焊接

4.1溫度曲線優化：

4.2工藝保障：氮氣保護（氧濃度<1000ppm）減少氧化，峰值溫度嚴格匹配元件耐溫極限（如BGA≤260℃）。

⑤ 質量檢測體系

5.1AOI光學檢測：

5.1.1分辨率10-25μm，檢測項目含元件偏移、極性反置、虛焊等28類缺陷；

5.1.2AI算法將誤報率降至0.3%-0.5%23。

5.1.3X-Ray檢測：針對BGA/QFN隱藏焊點，分析空洞率（要求<15%）。

5.2功能測試：

5.2.1ICT在線測試：檢測電路通斷、元件值偏差；

5.2.2FCT功能測試：模擬實際工況驗證邏輯響應；

5.2.3老化測試：高溫高濕環境持續72小時篩選早期失效。

⑥ 后道處理

6.1清洗：

6.1.1溶劑型/水基清洗劑去除助焊劑殘留，離子污染度≤1.5μg/cm2；

6.1.2汽車電子采用真空汽相清洗技術。

6.2分板與防護：

6.2.1V-cut切割或激光分板，邊緣毛刺<0.1mm4；

6.2.2三防涂覆（膜厚25-75μm）滿足IPC-CC-830標準。

6.2.3返修：智能返修臺局部加熱（±1℃精度），配合顯微鏡操作。

2. 關鍵技術創新點

① 智能化升級：

1.1數字孿生技術模擬產線效率，OEE（設備綜合利用率）提升至92%；

1.2MES系統記錄300+工藝參數，實現全制程追溯。

② 綠色制造：碳化硅加熱模塊降低能耗30%，余熱回收系統進一步減排。

SMT貼片加工流程的本質是“精度接力賽”，任何環節的失控都會導致系統性質量風險。企業需通過設備協同、數據閉環與精益管理，方能在全球競爭中占據高地。

七、構建高效SMT產線的三大核心要素

在2025年的電子制造領域，SMT加工設備的選型已從單一性能考量轉向"精度×效率×智能"的三維平衡。企業需重點把握：

1. 工藝匹配度：根據產品特性（如封裝密度、基板尺寸）定制設備方案。

2. 技術前瞻性：預留5G高頻、車規級元件的工藝升級空間。

3. 可持續發展：采用清潔能源與循環制造技術，降低碳足跡。

SMT封裝設備的選型與集成能力，已成為電子制造企業差異化競爭的關鍵。從錫膏印刷到檢測，每一環節的設備性能均影響產品的可靠性與市場競爭力，隨著5G專網、量子計算等新興技術的滲透，SMT設備將加速向智能化、綠色化演進。企業需持續關注技術動態，通過設備升級與工藝創新，在保證良品率的同時提升交付彈性，方能在全球電子產業鏈中占據先機。
